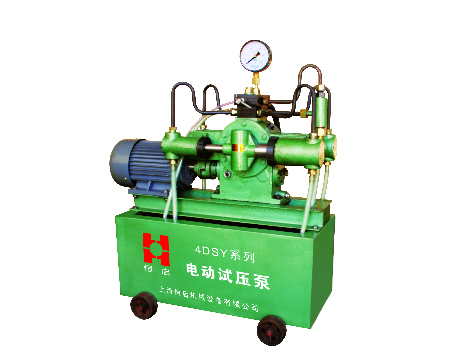

4DSY-2.5-25电动试压泵

  一、概况

  4DSY系列电动试压泵(以下简称试压泵)是在继承了原有试压泵的优点基础上改进设计而成。试压泵无论在结构、原理、技术性能方面。较国内同类产品有明显改进。其特点为体积小、重量轻、移动方便、流量大、试压稳定、效率高、操作及维修方便、造型美观等特点。

  二、规格、技术参数

型号 额定压力 流量  L/h 配套电机
Mpa 高压 低压 型号 功率
4DSB-2.5 2.5 420   Y90
L-4
1.5
4DSB-4.0 4.0 420
4DSB-6.3 6.3 200
4DSB-10 10 100 410
4DSB-16 16 64 390
4DSB-25 25 52 380
4DSB-40 10 40 370
4DSB-63 63 22 350
4DSB-80 80 15 340
4DSB-100 100 15 330

  低压缸柱塞直径:45mm

  低压缸工作压力:≤1.6MPa

  缸数:高压缸 2, 低压缸 2, 计 4 缸

  柱塞行程:40mm

  每分钟往复次数44

  三、维护与保养

  1、减速箱与滑块架内注入润滑油。水箱中的试压介质必须保持清洁,不允许夹有污物和杂质。

  2、减速箱内润滑油初用时工作50小时更换,以后每工作500小时更换一次。

  3、注意减速箱油标是否有油,传动箱中及滑块架、滑块经常观察加油。确保其良好的润滑条件。

  4、长时间停用试压泵时,须经防腐处理,将介质排净,并灌抽一次防锈油。在泵的外表加工面上均涂防锈油或工业用凡士林。

  5、经常检查泵的减速箱中蜗杆与蜗轮间隙:蜗杆为0.04~0.07毫米,蜗轮为0.05~0.10毫米,如不符合此值,可通过蜗杆调整螺丝调整蜗杆间隙,用纸垫调整侧盖蜗轮间隙。

  6、在环境0℃以下使用,工业介质为水时应添加防冻剂,建议采用变性酒精为防冻剂,配比例于下表。

环境温度℃ 90°变性酒精% 清水%
0~-10 33 67
-10~-20 45 55
-20~-30 54 46
-30~-40 70 30



  四、保修期

  购货日起三个月。如实属质量问题,持本厂合格证,发票由本厂负责维修。如超过保修期或在保修期内属人为损坏,由用户单位负责修理费用。
