100MPa电动试压泵压力记录仪技术解决方案
整个系统试压流程说明：使用泵前，只需在电接点压力表上设定上、下压力值，在数显时间继电器上设定保持时间，然后按遥控器或手动按钮启动试压泵即可。在此期间，您可以随意转动变频器旋钮来改变电机速度，以调节试压泵的流量和增压速度(特别是对于害怕被测管道尺寸不均匀或增压速度过快的用户)。当压力达到预设的上限目标值时，试压泵将自动停止并进入保压状态。此时可通过试压泵数显记录仪的压力采集系统或计算机上的采集软件实时观察压力变化状态。保压时间到了，手动打开试压泵的泄压阀泄压，完成试压。最后，根据实际压力曲线和数据，编辑并打印曲线报告。打印曲线报告有两种方法。第一种是直接用带有数字显示记录的微型打印机打印，但只能打印长条纸曲线数据。二是通过电脑上的采集软件直接打印常规A4纸检测报告。
1.在买方不需要增加除固定装置以外的其他设施的情况下，设备可以正常安装和使用；
2.机动时间：7.5小时3班/天250天/年=5625小时/年；
3.工作环境：-5 ~ 45，无可燃气体，通风干燥，周围无强电磁干扰信号；
4.试验介质：水、乳液、防锈水和粘度与水相似的中性油。
当温度低于0时，应在试压介质中加入防冻剂；
5.设计耐压：100兆帕；
6.测试温度：常温和测试介质温度；
7.数显记录仪压力采集系统采用160兆帕，精度为满量程的2.5%。
8.电源：AC 380/220伏，50赫兹
9.海拔：1500米；
10.相对空气湿度要求：70-90%；
二.这套设备的主要功能是根据客户的技术要求制造的，参考试压泵实施标准如下：
JB/T9089-2014试压泵
JB/T6909-2014超高压泵
JB/T12013-2014自动控制测试压机
JB/T53194电动试压泵产品质量
分等；
GB-T9234-1997机动往复泵；
GBT 7784-2006 机动往复泵试验方法。
以下为客户技术要求：(客户根据原来方案参考整理提出简单技术要求)
1.车上的尺寸长*宽：1400*850，高可以根据实际确定
2.泵200L/h，100MPa
3.水箱用不锈钢水箱，容积100L,要密封，便于放水和清污
4.试压泵带变频变流量控制系统
5.采用便携式数据采集、存储、打印集成系统。
根据客户以上技术要求及与客户技术沟通后，结合我公司做过的类似项目，现做出技术方案如下：
二、设备配置部分技术参数及详细功能描述：本设备根据需方技术要求非标制作：
3D-SY227/100MPa型电动试压泵及不锈钢水箱及变频控制系统集成在一起，整体撬装不超过尺寸长*宽：1400*850，

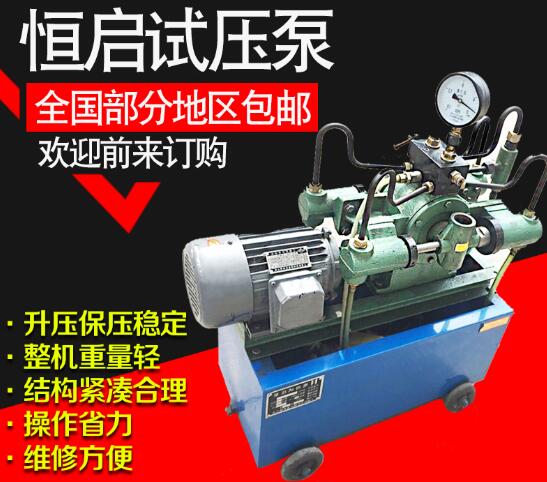

类似于上面这个试压泵撬装图片，但不是这种泵。图片仅供参考。
设备主体由3D-SY227/100MPa型电动试压泵及不锈钢水箱及变频控制系统集成在一起，整体撬装不超过尺寸长*宽：1400*850，试压泵数显记录仪压力采集系统为便携式，通过电动试压泵上传感器数据线相连接采集压力数据。其中电动试压泵脱离试压泵数显记录仪压力采集系统后可独立进行试压试验，但只能显示和控制压力不能进行数据运算与打印报表。
电动试压泵通过10米105MPa高压胶管与被测管汇阀门相连接，试压系统所有外接电线电缆及数据线据项目现场施工需要调整，客户自备。
本试压控制系统采用电动试压泵安全阀超压自动起跳和以及采用防震电接点压力表来进行系统限压安全保护。如果试压泵出现紧急停机，能够手动泄除试样及设备内部压力, 设备运行如遇紧急情况可用遥控紧急停泵，遥控有效距离100米内。
三、整体系统详细配置及报价：
名称
明细项
数量
单位
生产厂家
规格型号
车
载
高
压
电
动
试
压
泵
3D-SY227/100MPa
电动试压泵
台
额定排出压力100MPa，额定流量227L/h，5.5KW变频电机,精度1.5级压力160MPa，不锈钢耐震电接点压力表一块及10米高压胶管一根，不锈钢带过滤水箱一个。
高压单项阀
及安装组件
套
美国HIP
压力20000PSI，通径DN6，试压泵精度保压
压力传感器
支
菲尔斯特
量程150MPa，精度为满量程FS0.25%
变频控制系统
压力遥控自控
套
松下
7.5KW松下VF200型变频器及系统整体配电
数显记录仪压力采集控制系统
套
七寸彩屏数显记录仪，微型针式打印机，
含计算机上位机采集控制软件，
注：个别配件在实际生产制作有可能参数不同，但不影响设备整体功能。
四、试压泵相关技术参数详细说明:

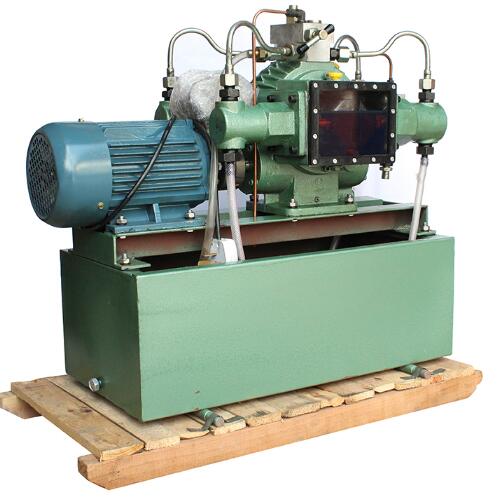

3D-SY227/100型电动打压泵实物图，图片仅供参考具体请以到货实物为准。
型号
额定压力（Mpa）
流量（L/h）
功率（KW）
电压（V）
频率（HZ）
重量（kg）
3D-SY227/100
试压泵部份型号: 3D-SY227/100电动打压泵；
技术参数：额定压力100MPa，额定流量227L/h；
试压泵电机：5.5KW变频电机；
试压泵水箱：不锈钢，容积100L；
试压泵控制系统：带本地手动启停及远程遥控和变频变流量远程控制启停功能。
变频变流量控制系统：松下7.5KW变频器及压力遥控自控系统一套。
试压泵数显记录仪压力采集系统：一套；
出口连接端：M22X1.5工作接头，连接一根两头为M22X1.5的内螺纹高压胶管；
试压泵出口单向阀：压力20000PSI美国HIP高压单向阀；
手动卸荷阀：厂家标配；
安全保护阀：厂家标配；

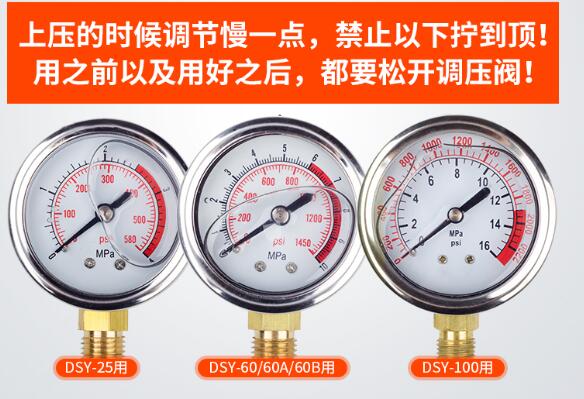

电接点压力表：1.6级耐震不锈钢150圆径向160MPa；
试压泵出口高压胶管：标配105MPa ，10米。
五、试压泵数显记录仪压力采集系统详细技术参数：
试压泵数显记录仪压力采集系统实物图片，图片仅供参考具体请以到货实物为准。
试压泵数显记录仪压力采集系统实物图片，图片仅供参考具体请以到货实物为准。
试压泵数显记录仪压力采集系统实物图片，图片仅供参考具体请以到货实物为准。
试压泵数显记录仪压力采集系统便携箱图片，图片仅供参考具体请以到货实物为准。
开机画面可以定制公司名称及LOGO，图片仅供参考具体请以到货实物为准。
试压泵数显记录仪压力采集系统技术参数：
数显记录仪五寸（彩屏），AC220V电源，接入压力传感器信号；
采集的压力数据可通过U盘导出导入计算机，也可直连电脑通过计算机上位机软件读取数据；
微型打印机（针式）；
压力传感器：160MPa精度为满量程FS0.25%，DC24V，4-20MA，量程0-160MPa；
仪表工具箱：安装记录仪与打印机等，标配；
便携式机箱：安放仪表工具箱及备件；
仪表电源线：一套；
压力信号线：一套；
8G高速U盘：一个；
计算机上位机管理软件：光盘一张。
试压泵压力记录仪压力采集系统具有以下功能：
1、试压泵厂家在压力试验过程中，可以显示实时压力数值和实时压力曲线，自动记录压力值及升压保压过程的曲线变化并存储与打印到微型打印机，或通过U盘导出数据到计算机等功能。
2、试压泵数显记录仪压力采集系统可随时通过数据线直连到计算机（笔记本电脑）上，通过计算机后台软件实时观察试验情况及压力数值和压力曲线，并可通过计算机导入数据随时打印试验报表，试验报表格式电子档可任意随时编辑。计算机（笔记本电脑）由客户自行提供。
3、试压泵厂家的远程控制：便携式记录仪压力采集系统通过压力传感器数据线与试压泵相连，可以进行延长，从而实现远程数据采集、安全试压的目的！
4、试压泵厂家设备的安装调试由供方技术人员7X24小时电话指导。如电话指导不能完成安装调试，双方协议供方酌情收取安装技术人员差旅费用后，我公司可立即派人到需方进行安装调试。
