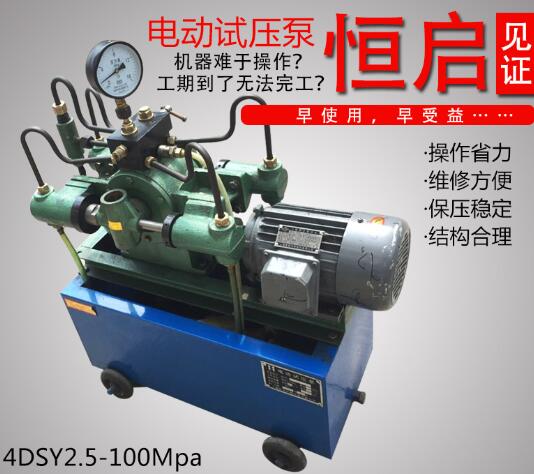

3DY-7.5系列电动试压泵

一.概述

3DY-7.5系列三缸电动试压泵(以下简称泵)具有体积小、结构紧凑、压力稳定、效率高、移动方便等优点。最适合批量产品的液压、密封、强度、爆破试验，如高压大型压力容器、高压橡胶软管、油田管件、气瓶等。测试压力可以任意调节。测试介质是运动粘度小于45毫米/秒的清水、乳液或油.

二、基本参数

额定压力类型

Mpa额定流量

L/h柱塞直径

Mm往复次数

最小<1柱塞冲程

毫米电机功率

千瓦

3DY-200/10010020020550407.5

3DY-160/12512516018

3DY-125/16012516016

三.结构特性

该泵主要采用卧式三活塞泵型，由电机、电磁起动器、动力端、液压端、溢流阀、保压阀、减压阀、泵架、水箱、高压排放软管等组成。(图1)。

1.电磁起动器

2.发动机

3.泵头

4.水箱

安全阀

6.压力表

7.保压阀

8.减压阀

9.吸管

10.液压总范围

11.基本框架

图1泵结构图

总功率范围(图2)由电机通过皮带减速，带动曲轴连杆机构，将旋转运动转化为往复运动。并通过十字头驱动柱塞在液压缸内往复运动。

1.喷油孔(气塞)2。连杆3。油窗4。放油塞5。曲轴

6.连杆销套7、十字头8、O型圈551.9 9、Y型油封25208

图2电源端结构图

1.放电连接器

2.o形圈131.9

3.弹簧0.71015

4.吸入和排出阀

5.阀套

6.o形圈222.4

7.进出口

8.o形圈111.9

9.水缸体

10.密封套筒

11.密封包装

12.垫圈

13.导套

14.柱塞

15.按压螺旋套

16.抽吸连接器

17.锁紧螺母

液压总行程(图3)主要由阀组、柱塞辅助液压缸等组成。这在柱塞中起着重要的作用

接下来，测试介质通过吸入阀和排出阀，形成用于排出的高压液体。

泵头上端设有安全阀，

用于泵的安全保护。出厂前已经设置好，用户不要随意调整。

1.压力调节手轮

2.锁紧螺母

3.弹簧3.51652

4.阀心

5.o形圈101.9

6.o形圈202.4

7.阀座

8.o形圈131.9

图4溢流阀结构图

泵头的右端装有一个溢流阀(图4)，用于调节泵的输出压力和恒定的系统压力。

泵头的左端设有一个保压阀(图5)。当试件达到试验压力值时，停止机器，阀门自动切断泵的试验回路进行保压。

保压阀的上端装有压力表，以显示测试压力。保压阀的前端设有泄压阀

图6电气原理

保压试验后卸载回路压力，或误卸载

操作时，如果压力上升到规定值以上，减压阀可以打开

手柄会释放部分压力，并使用微动开关来升高停止表

固定值。

泵的启动操作通过使用电磁启动器来执行

操作。提供了启动和停止按钮，例如(图6)

为了促进增压的最后阶段，可以确保

达到测试压力的准确值，并最终在测试中采用

点动助推。

1.o形圈131.9 2，出口接头3，保压阀体4，o形圈262.4

5.o形圈131.9 6。减震螺柱7。压力表8。保压阀

9.保压阀座10、O型圈222.4 11、泄压塞针12和泄压阀套

13.o形圈91.914，泄压阀座15，o形圈91.9

图5压力保护阀的减压阀结构

四.使用

准备工作

1.新泵出厂时，为了便于包装，手推手柄固定在泵头上。第一次使用时，安装手推手柄

好压力表，表盘向操作者方向，利于观察。
3、安装好电源线路，注意泵的旋转方向，检查电路的绝缘及安全情况,并可靠接地。
4、水箱内加满清洁的清水或要求的试验介质，并保证有足够的水源供应。切忌：使用含泥沙污水，以免堵塞管路磨坏柱塞，使各系统阀关闭不严造成故障。
5、使用前应检查曲轴箱内润滑油油面高度，使其保持在油标的油线上 润滑油加注AN46号机械油.
6、检查各连接部位和压紧螺塞是否紧固。
