130兆帕试压泵计算机控制系统技术方案
一、设备的使用条件：
1.在买方不需要增加除固定装置以外的其他设施的情况下，设备可以正常安装和使用；
2.环境温度：-5~ 42；
3.测试介质：低浓度水或油；
normal; PADDING-RIGHT: 0px; FONT: 12px/24px 宋体; WHITE-SPACE: normal; COLOR: rgb(0,0,0); WORD-SPACING: 0px; PADDING-TOP: 0px; -webkit-text-stroke-width: 0px">4、设计耐压:160MPa；
5、测试温度：常温；
6、压力测量精度：精准度为满量程FS0.1%；
7、本系统采用高压160MPa精度为FS 0.25%的压力传感器
9、本系统的整体控制精度为FS 0.3-0.5%；
10、电源：AC380/220V,50Hz；
11、相对空气湿度要求：≤70-90%。
本套设备根据客户技术要求非标制作：
其中参考试压泵执行标准：
JB/T9089-1999试压泵；
JB/T53194电动试压泵 产品质量分等；
GB-T9234-1997机动往复泵；
GBT 7784-2006 机动往复泵试验方法。
以下为客户技术要求：
压力120Mpa流量2.5L/min
（1）具有人工加压或自动加压功能，或者欠压补偿功能。
（2）压力测试范围内可设置分段试验程序（最多10段），
加压时系统将自动升压、停机、保压。
（3）系统具有自动卸荷功能，高压泵自动卸荷、容器自动卸荷、急停和超压自动卸荷功能。
（4）压力测试过程中预设的保压时间可自由设定（单位秒）。
（5）具备实时压力显示、曲线显示、工作状态显示等功能。
（6）压力试验机具有记忆功能，可以储存测试参数及结果。
（7）具有系统超压、故障状态反馈等状态的报警功能。
（8）具有对试验容器在保压阶段中的保压状态作出自动判别功能。
根据客户以上技术要求，结合我公司做过的类似项目，现做出技术方案如下：
二、设备配置部分技术参数及详细功能描述：
本设备根据用户技术要求非标设计制作，整体由130MPa高压电动试压泵、计算机操作台（试压泵控制系统核心等）两部分组成。其中电动试压泵脱离计算机控制系统后可独立进行试压试验，但只能显示和控制压力不能进行数据运算与打印报表。计算机控制系统与操作台电动试压泵之间的距离根据实际情况而定，通过电线电缆及数据线与电动试压泵相连，设备所有外接电线电缆及数据线据项目现场施工需要调整。用户被测容器与试压系统距离根据实际情况而定，通过高压测试管线与试压泵系统相连。
本试压系统采用电动试压泵安全阀超压自动起跳和进口高压气控阀远程卸放压力，以及采用防震电接点压力表来进行系统限压安全保护。如果试压泵出现紧急停机，能够手动泄除试样及设备内部压力。
本系统采用高清视频监控系统由四路高清摄像组成，采用目前国内最先进的网络硬盘录像机与高清摄像系统组成，还可连入局域网或国际互联网，可实现车间、办公室以及有互联网接入的任何地方远程登陆进行操控（甚至在手机上都可完成），通过计算机控制试压软件及高清摄像系统实现了对压力测试及监控的远程操控和异常诊断。
老式双屏计算机操作台图片，仅供参考具体请以到货实物为准。
新功能双屏计算机操作台实物图片，图片仅供参考具体请以实物为准。
美国HIP单向阀组的现场图片，图片仅供参考具体请以到货实物为准。
这是2014年已经做完的项目，因为客户的现场试压间空间较窄，又是原有的试压泵，只能在泵上加上控制阀，现在根据有一些客户的场地宽阔可以加装远控阀组，以下为远控阀组的实物图：
远控阀组外面实物图，图片仅供参考具体请以到货实物为准。
远控阀组内部实物图，图片仅供参考具体请以到货实物为准。
远控阀组外面实物图，图片仅供参考具体请以到货实物为准。
设备详细配置参数：（此配置为初级交流配置，具体以双方最终技术交流后为准）
名称
明细项
数
量
单
位
备 注
设
备
硬
件
计算机控制系统
计算机
套
研华工控或联想商用机
控制系统显示器
台
飞利浦22宽屏液晶显示器
打印机
台
惠普彩打系列
监控系统显示器
台
飞利浦22宽屏液晶显示器
硬盘录像机及高速摄像系统视频数据线等
套
海康威视
四路高清远红外监控
压力传感器
支
160MPa精度为FS0.25%
含10米传感线
试压泵控制系统
套
电动试压泵控制系统核心
变频器
台
松下7.5KW
双屏计算机操作台
台
电动试压泵含变频电机
台
根据客户最高压力120兆帕
选用3D-SY130MPa电动试压泵
美国HIP气控阀阀高压附件
套
20000PSI用于高压远程卸荷
美国HIP单向阀及高压附件
套
试压泵精准保压
高压远控阀组集成箱
套
试压泵远程高压卸荷系统集成
美国HIP手动针阀
套
高压远控阀组手动泄压
高压阀门管汇及接头备件
套
用于整体高压系统
设备配电系统
套
根据设备需求现场制作
软
件
类
试压泵专用采集和控制软件
套
根据用户技术要求设计
注：个别配件在实际生产制作有可能参数不同，但不影响设备整体功能。
二、配套电动试压泵详细参数：

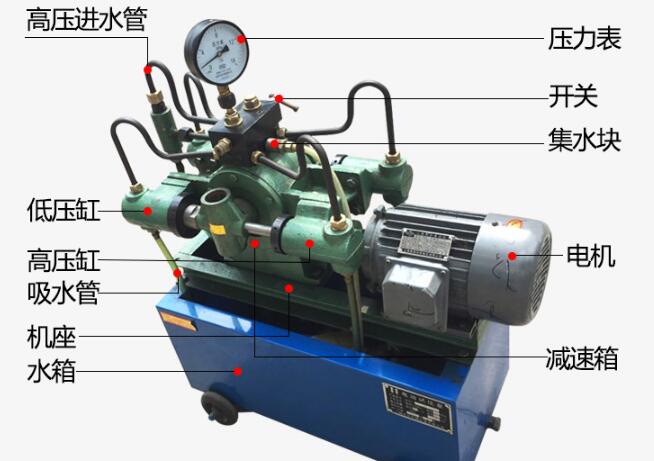

试压泵型号: 3D-SY130MPa电动试压泵,图片仅供参考具体请以到货实物为准
型号
额定压力（Mpa）
流量（L/h）
功率（KW）
电压（V）
频率（HZ）
重量（kg）
3D-SY130MPa
试压泵型号: 3D-SY150/130MPa电动试压泵；
技术参数：额定压力130MPa，额定流量150L/h；
试压泵电机：5.5KW变频电机；
试压泵控制系统：带本地手动启停及控制功能和计算机控制启停.
出口连接端：M22X1.5工作接头，连接一根两头为M22X1.5的内螺纹高压胶管
手动卸荷阀：厂家标配；安全保护阀：厂家标配；
试压泵出口高压单向阀：20000PSI美国HIP高压单向阀及高压附件；
远程泄压阀组：20000PSI美国HIP高压气控阀及高压附件；；
电接点压力表：1.6级160MPa；
高压胶管：5米；
三、设备的控制系统的主要功能及技术参数：
1、静压试验；（最大试验压力130MPa）；
2、爆破试验；（最大试验压力130MPa）；
3、本系统采用160MPa精度为FS0.25%压力传感器，使得测试数据更加精准。
4、系统压力无级调节,靠计算机软件控制;试压泵本身的一些硬件功能包括：“开始”、“暂停”、“卸压”、“手动调压”等；
5、本试压系统采用电动试压泵安全阀超压自动起跳和进口高压气控阀组远程卸荷压力，以及采用防震电接点压力表来进行系统限压安全保护。如果试压泵出现紧急停机，能够手动泄除试样及设备内部压力。
6、本套系统除了客户技术要求提出的功能外还有下面功能：
7、试验程序及参数预输入功能，按照被测试容器设定典型的试验程序有：恒速升压—保压—泄压；恒速升压—直至爆破。恒速升压—保压—恒速升压—保压—恒速升压直至达到试验标准压力；多段恒速升压保压试验过程（可程序选择阶段0-10段）--恒速升压直至达到试验标准压力；
8、试验压力在试验过程中可以任意设定单段或者多段保压测试，升压速度能保持恒定，可实现无级调节，到达压力精准无超压。升压速度可显示、可控制；试验数据和曲线参数能实时显示、能自动保存存贮试验结果、并可任意打印试验报表；能直接编制、保存、调用编程好的程序，防止试验参数输入的错误；试验数据能直接以模板形式生成，基本信息完整，只需要做一些备注、判断即可，同时试验结果可编辑，可联网，可与OFFICE办公软件兼容，其模板可重新编制，并设定。
9、软件的使用者有各自的帐户和密码。
10、本公司计算机压力采集控制软件并非PLC自带的功能软件，而是真正专业定制的，
现在国内同行业某些厂家直接使用的是PLC自带的功能软件。
注：以上系统控制软件功能可根据客户实际需求增添任意功能。因我公司软件为开放式，由客户提出技术要求，界面功能为任意，达到客户满意是我们的宗旨。
以下是软件界面：（此界面也可根据客户提出要求，定做界面）
水压试验保压界面，图片仅供参考具体请以到货实物为准。
以上是软件的一些基本功能，图片仅供参考。请以实物为准！
