高压电动试压泵160兆帕单通道计算机控制压力测试系统
一、设备的使用条件：
1.在买方不需要增加除固定装置以外的其他设施的情况下，设备可以正常安装和使用；
2.环境温度：5~42(车间正常工作温度)；
3.被测对象：安全阀；
4.测试介质：低浓度水或油。如果使用环境在零度以下，请自行选择防冻介质；
5.设计耐压为：160MPa(电动试压泵)；
6.该系统由160兆帕高压电动试压泵和试压泵的压力控制阀组集成在一个橇块上进行控制。
7.本系统电动试压泵采用3DY125/160MPa高压电动试压泵和7.5KW变频电机；
8.本系统试压泵控制阀组采用高压单向阀、截止阀和两个高压气动控制平板阀作为压力保护和泄压阀组；
9.测试温度：根据实际使用环境和介质温度；
10.压力测量精度：该系统采用160兆帕压力传感器，满量程精度为0.25；
11.为了减少压力测试中的误差，本系统的压力测试采用了精度在100兆帕以下的压力传感器，精度为0.25%。为了减少压力试验中传感器与压力表之间的精度误差，系统采用100兆帕传感器压力试验时，还采用1.6级150圆不锈钢耐冲击100兆帕压力表相互对应；
11.为了减少压力测试中的误差，在105兆帕和140兆帕的压力测试中使用了160兆帕时精度为0.25%的压力传感器。为了减少压力试验中传感器与压力表之间的精度误差，系统在采用160兆帕传感器压力试验时，还采用1.6级150圆不锈钢耐冲击160兆帕压力表相互对应；
12.该系统的总体控制精度为fs 0.3-0.5%；
13.电源：ac380/220v，50hz
14.相对空气湿度要求：70-90%。
这套设备是根据客户的实际技术要求制造的；参考试压泵的实施标准；
JB/T9089-2014试压泵，JB/T6909-2014超高压泵，JB/T12013-2014自控试压泵
JB/T53194电动试压泵产品质量分级；
高清视频监控系统参考标准：
(1)公共安全行业标准和公安部对安全防范项目的管理要求；
(2)GB50198-94《民用闭路电视监控系统工程技术规范》；
(3)国家其他相关法律法规
Iii .160兆帕计算机单通道高压测试系统详细配置参数及报价：
名字
明细项目
量
单元
保留票据
数
计算
机器
高的
按
测量
尝试
系
团结
尝试
按
泵
控制
做
系
团结
计算机
一个
设置
台湾省燕化IP610工业电脑
控制系统显示
一个
平台
飞利浦22英寸液晶显示器
监控系统显示
一个
平台
飞利浦22英寸液晶显示器
印字机
一个
平台
惠普激光打印系列
压力传感器
一个
支
160MPa精度为FS0.25%
试压泵智能控制系统
套
出品
变频器及变频控制系统
台
11KW控制7.5KW变频电机
双屏计算机操作台及变频控制箱
台
碳钢喷塑，出品
浙大中控数显记录仪
台
用于操作台显示实时压力
高清网络摄像机，四路（预留2路）高清摄像监控系统及网络数据线等
套
海康威视网络硬盘录像机加四路高清摄像
3DY125/160MPa电动试压泵
台
，7.5KW变频电机
试压泵压力控制阀组
套
详见下页附表，集成于电动试压泵底撬之上
300L试压泵不锈钢水箱加自动补水
台
定制集成撬装
电动试压泵集成气控阀及单向阀管汇
套
镜面不锈钢
设备整体配电及UPS配电系统
套
山特城堡系列C2K标机
软
件
专用试压泵压力测试控制软件
套
根据客户需求非标设计
试压泵压力测试控制软件脱机版
套
根据客户需求非标设计
设备包装运费及安装费调试费
含有高清监控施工费
13%增值税
设备总价
注：个别配件在实际生产制作有可能参数不同，但不影响设备整体功能。
压力数显功能：系统不仅在计算机软件上可实现压力参数实时显示，还可通过数显记录仪（非低端XST数显压力表）在操作台上进行显示，直观方便准确，精确高。显示值可任意调节小数点后一至两位。
附表一：试压泵高压控制阀组箱的详细配置：
品 名
厂 家
规格型号
数量
单位
备 注
高压单向阀
LOYO
200MPa
套
压力控制阀组保压
高压气控保压阀
LOYO
200MPa
套
专利产品，压力控制阀组保压用
高压气控卸压阀
LOYO
200MPa
套
专利产品，压力控制阀组卸压用
高压手动截止阀
LOYO
200MPa
套
压力控制阀组备用保压阀
高压手动截止阀
LOYO
200MPa
套
压力控制阀组备用泄压阀
压力控制阀组多通接头
LOYO
不锈钢
若干
套
高压多通阀块及高压接头
压力控制阀组高压管汇
LOYO
200MPa
若干
套
镜面不锈钢
小气泵
8KG,1.5KW
套
高压控制阀组供气
耐震电接点压力表
济南长城
100MPa
块
1.6级不锈钢耐震150圆
接头标准M20X1.5低压试压用
160MPa
块
1.6级不锈钢耐震150圆
接头标准M20X1.5 140MPa试压用
压力传感器
森诺
160MPa
支
精度FS0.25%，传感线10米，
接头标准M20X1.5，140MPa试压用
森诺
100MPa
支
精度FS0.5%，传感线10米，
接头标准M20X1.5，低压试压用
注：个别配件在实际生产制作有可能参数不同，但不影响设备整体功能。
160Mpa电动试压泵压力输出工作接头螺纹为M30X2，通过一根高压胶管连接到试压泵压力控制阀组箱，阀组箱的接口也是输出工作接头螺纹为M30X2，可通过一根高压胶管连接到客户被测工件上面，被测工件上可做变径接头对接。
双屏计算机操作台在车间实物图片，图片仅供参考具体请以到货实物为准
双屏计算机操作台在操作间实物图片，图片仅供参考具体请以到货实物为准
试压泵智能控制器，图片仅供参考具体请以到货实物为准

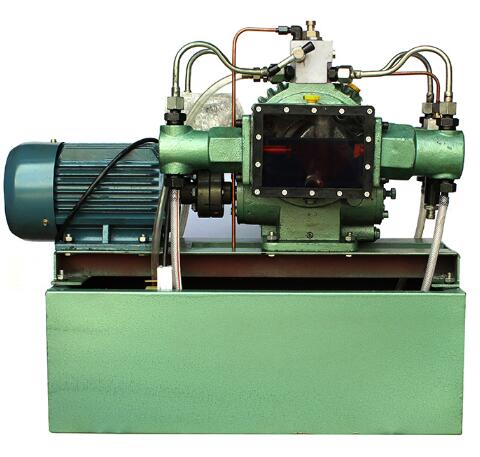

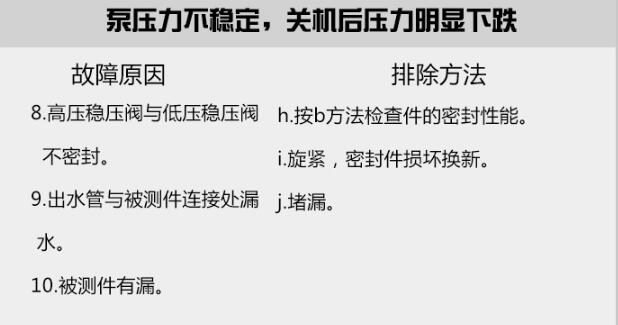

3DY125/160MPa带自动泄压电动试压泵，图片仅供参考具体请以到货实物为准
试压泵型号
额定压力
流量
功率
电压
频率
重量
3D-SY125/160
160MPa
125L/h
7.5 KW
380 V
0-50 HZ
180kg
电动试压泵型号: 3D-SY125/160MPa,
技术参数：额定压力160MPa，额定流量125L/h，
试压泵电机：380V/7.5KW变频电机；
试压泵材质：阀芯、阀座、钢套及所有过水件均为不锈钢；
试压泵控制系统：带带气动平板阀自动泄压，本地手动启停及计算机控制功能，；
出口连接端：M30X2工作接头，连接一根两头为M30X2的内螺纹胶管；
手动卸荷阀：厂家标配；安全保护阀：厂家标配；
1.6级普通耐震压力表：160MPa；
标配高压胶管：3米；
随机备件： 1套；
本试压泵为生产定制泵，加大试压泵底撬加装试压泵压力控制阀组管汇阀门等。
