160兆帕高压电动试压泵计算机控制试压系统技术方案一、电动试压泵设备的使用条件：

1.在买方不需要增加除夹具以外的其他设施的情况下，电试压泵设备可以正常安装和使用；

2.电动试压泵环境温度：-25~ 42；

3.电动试压泵的试验介质为：低浓度水或油。如果使用环境在零度以下，请自行选择防冻介质；

4.电动试压泵的设计耐压为：160兆帕(160兆帕电动试压泵)；

5.电动试压泵测试温度：根据实际使用环境和介质温度；

6.电动试压泵压力测量精度：精度为满量程FS的0.25%；

7.电动试压泵本系统采用160兆帕压力传感器，精度为0.25% FS；

8.电动试压泵系统的整体控制精度为FS 0.3-0.5%；

9.电动试压泵电源：交流380/220 V，50hz；

10.电动试压泵对空气相对湿度的要求：70-90%。

这套设备是根据客户的实际技术要求制造的。

其中，参考试压泵实施标准：

JB/T9089-2014试压泵

JB/T6909-2014超高压泵

JB/T12013-2014自动控制测试压机

JB/T53194电动试压泵产品质量分级；

GB-T9234-1997电机往复泵；

GBT 7784-2006电机往复泵试验方法。

二.试压泵设备配置：的技术参数和详细功能描述

1.设备概述：本设备是根据需方的技术要求制造的。

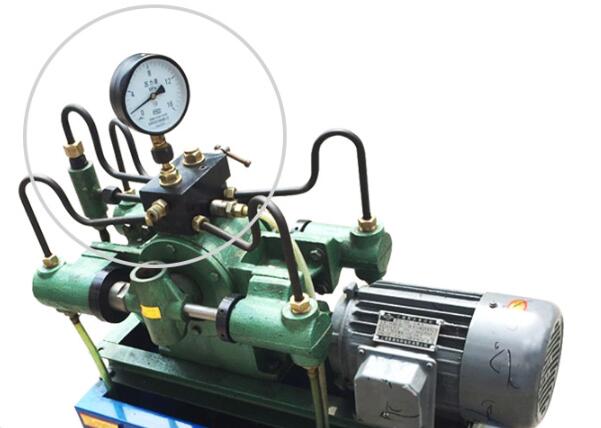

设备主体由3DY125/160MPa电动试压泵(橇装200MPa气动泄压阀组)和计算机控制台(含试压泵控制系统)组成。3DY125/160MPa高压电机可由电脑控制系统控制，电脑控制台具有手动和自动切换功能。如果自动部分失败，可以手动完成压力测试。电动试压泵也可以远程控制。电动试压泵与试压泵控制系统分离后，可以独立进行试压，但只能显示和控制压力，不能进行数据操作和报表打印。电动试压泵通过高压胶管与待测管汇阀连接，试压系统所有外部电线电缆和数据线根据工程现场施工需要进行调整。

在试压泵控制系统中，试压泵的气动泄压阀组采用高压气动平板阀、高压单向阀和高压截止阀，保证了整个系统的测试精度和保压精度，并将自然压降降低到较低水平，实现了整个系统的相对“零泄漏”。

本测试系统配有压力测试泵智能语音播报系统，采用与支付宝到货语音相同语音标准的语音播报系统(如支付宝到货12元；实际播出是：当前压力12 MPa)。试压时会实时播报试压泵当前压力和保压时间，提醒泄压等试压操作，实时语音提醒试压过程中压力状态变化，让你轻松省力省时省心！

该控制系统可以在计算机软件上启动泵并设定任何测试压力，然后精确地停止泵。通过观察软件上的实时压力曲线、保压时间和自动卸压，可以自动保存数据，并根据现场试验的需要生成报告。在试压过程中，可以随意升压、保压、泄压。通过试压泵的智能控制系统，可以在电脑软件上设置任意测试压力，当压力准确时停泵。通过观察软件上的实时压力和曲线，可以自动弹出对话框要求保存数据(因为有时需要手动判断测试数据是否

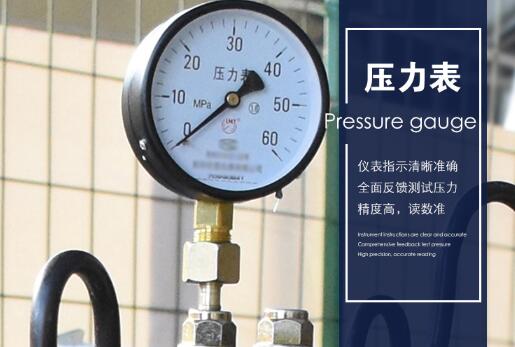

在该试压控制系统中，电动试压泵安全阀的超压自动解除，试压泵泄压阀组中的气动高压平板阀的压力远程释放，系统限压安全保护采用防震电接点压力表。当试压泵出现紧急故障时，可以通过按下紧急停止按钮来关闭控制系统的电源，然后手动释放样品和设备的内部压力。
