2D-SY44/160兆帕电动试压泵变频自动控制系统技术方案

一、设备的使用条件：

1.在买方不需要增加除固定装置以外的其他设施的情况下，设备可以正常安装和使用；

2.环境温度：-25~ 42；

3.测试介质为：低浓度水或油。如果使用环境在零度以下，请自行选择防冻介质；

4.设计耐压为：160兆帕；采用2D-SY44/160兆帕电动试压泵；

5.测试温度：根据实际使用环境和介质温度；

6.待测工件：不锈钢歧管；

7.压力测量精度：1.6级；

8.该系统采用150圆不锈钢耐冲击电接触压力表，160兆帕时精度为1.6

160兆帕时精度为1.6的150圆不锈钢抗震记忆压力表；

9.电源：交流380/220 V，50hz；

10.相对空气湿度要求：70-90%。

这套设备是根据客户的实际技术要求制造的。

其中，参考试压泵实施标准：

JB/T9089-2014试压泵

JB/T6909-2014超高压泵

JB/T12013-2014自动控制测试压机

JB/T53194电动试压泵产品质量分级；

客户需要测试不锈钢歧管，并对每个接头进行破坏性测试

设备概述：本设备根据需方技术要求制造。

设备主体由2D-SY44/160MPa电动试压泵和试压泵变频控制系统组成。变频控制系统包括一台海力普4KW变频器和一套压力自动控制电路。电控柜面板有手动操作和停止按钮。试压泵通过高压软管与被测不锈钢管汇连接。随机提供一个1.6级150圆不锈钢耐冲击电接触压力表和一个1.6级150圆不锈钢耐冲击记忆压力表。电接触压力表用于控制试压泵的压力自动控制。记忆压力表用于爆破试验或破坏性试验。压力表有两个指针，红色和黑色。当压力逐渐上升时，两个指针同步上升。当爆炸或破坏性试验突然泄漏时，黑色指针归零，红色指针停在爆炸点或泄漏点。

使用前，泵只需在电接点压力表上设定上限压力值，然后按下手动按钮，启动试压泵。升压过程中，可以手动拧动变频器旋钮来调节升压速度。当压力达到预设的上限目标值时，试压泵将自动停止，进入保压状态。如果进行爆破或破坏性试验，则无需设置电接触压力表，可直接按下启动按钮升压。看爆破后记忆压力表红色指针的最后停止压力，但也可以设置一个最大上限压力。如果超过设定的最大压力，当没有爆破或不锈钢管道断开时，试压泵将自动停止。通过压力表可以实时观察压力变化。保压时间到了，可以打开试压泵的手动针阀，分阶段卸压。

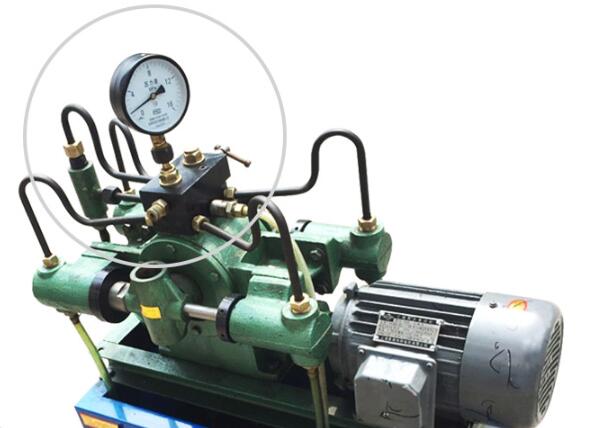

2D SY44/160 MPa电动试压泵工作现场，图片仅供参考，请以实际到货为准。

试压泵的类型

额定压力

交通

能力

电压

频率

体重

2D-SY44/160

160兆帕

44L/h

3KW

380伏

0-50 HZ

180kg

:2D-SY44/160MPa卧式电动试压泵；

技术参数：额定压力160兆帕，额定流量44L/h，

电动试压泵在实际按压时可以提前关闭气缸，流量降低到每小时22升；

试压泵电机：380V/3KW变频电机；

试压泵变频控制箱1台：含海力普4KW变频器1台，变频控制电路1个。

试压泵控制系统：具有就地手动压力自动控制和变频控制功能；

出口连接端：M22X1.5工作接头，与M22X1.5端内螺纹胶管连接；

同时记忆压力表两只手的压力上升和爆破后红手的保压压力。图片仅供参考。请以实际发货为准。
