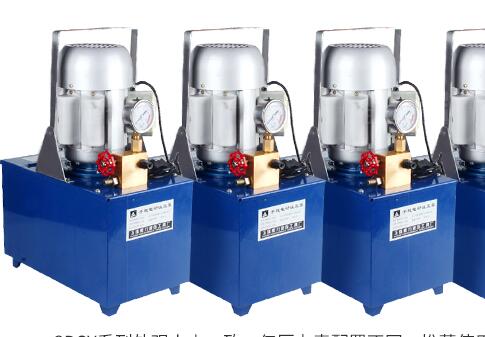

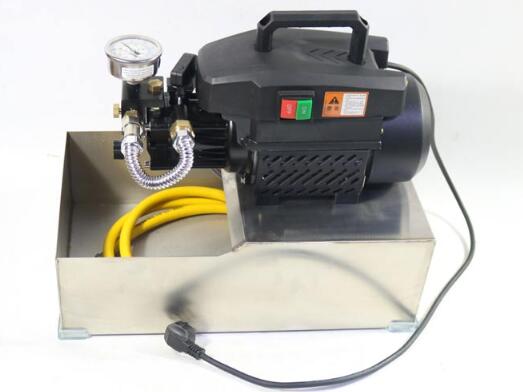

3DY-(15-125兆帕)试压泵的操作规程和使用方法

(一)新电动试压泵开箱准备

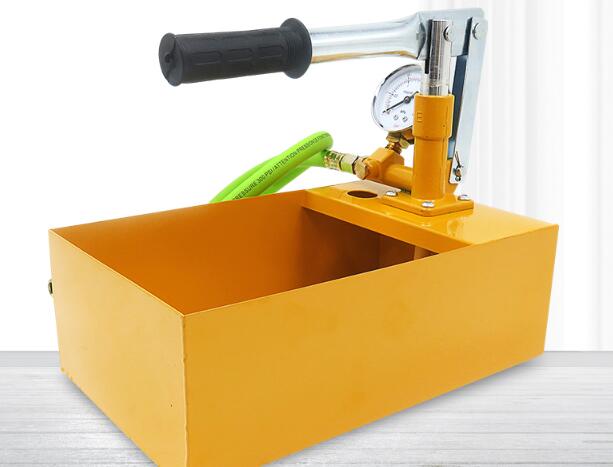

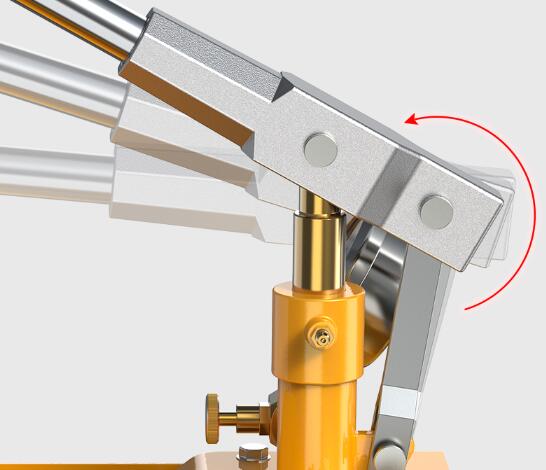

1.3DY-(15-125MPa)新试压泵出厂时，为便于包装，手推手柄固定在泵头上。第一次使用时，安装手推手柄。

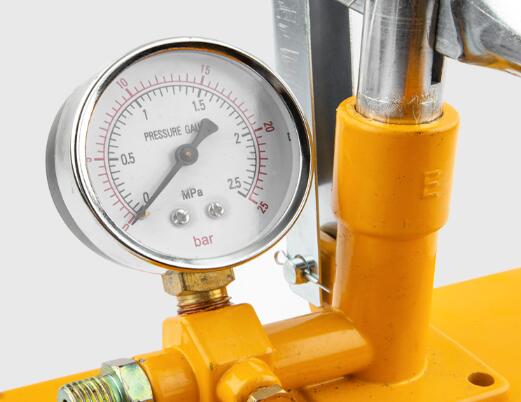

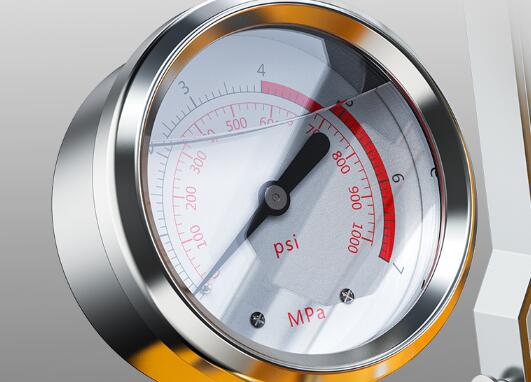

2.安装压力表，使刻度盘面向操作员，以便观察。

3.安装电源线。检查电路的绝缘和安全性，并将其可靠接地。

4.提供一个干净的水箱，以确保足够的水供应。将过滤网和吸管与

连接泵吸入口并放入水箱。

5.使用前，检查曲轴箱内润滑油的油位，使其保持在油标准的油线上。

润滑油加注AN46机油。

6.检查测试介质是否干净。不要使用含有泥沙的污水，以免堵塞管道和磨损柱塞，从而导致所有阀门关闭不严而导致故障。

7.检查所有连接部件和压缩塞是否紧固。

二.启动操作

1、启动电机，检查空运转是否正常(切记避免水泵无水运转)，声音应均匀无异常噪音，排水应均匀，无明显波动。然后关机。

line-height: 24px; font-family: 宋体;">

2、用高压管将被试容器与泵的排出口连接起来，大型压力容器（容积>10L～20L），在试验前先用试验介质灌满，小型压力容器,为了利于保压，最好在试验回路中配置一个足够容量的(不小于4L)蓄能容器。如（图7）。

4、 逆时针打开溢流阀手柄，让其处于开启状态，起动电动机，泵开始正常工作，被试容器进行充水，充满水后，

压力徐徐上升，此时缓慢顺时针拧紧溢流阀手柄，直止达到所要求的试验压力，稳定后锁紧溢流阀手柄。停机保压到要求时间。以后再进行相同压力的试验，无须再调定溢流阀压力。

5、按被试容器的试验要求检查验收。试验完毕后，打开泄压阀卸除

回路压力。

㈢、在运转过程中注意事项

1、试验压力不允许超过泵的额定工作压力。

2、泵在升压过程中，若压力表指针摆动过大，说明连接管路直

径过细，或被试件容积太小，应配备足够容量的压力容器。

3、小型压力容器升压速度过快，应采取点动升压的办法进行升压。

4、泵在运转过程中应无噪声杂音。

5、润滑油允许温升≤45oC。

6、在工作中如发现泵本身有漏水现象时，应立即停止工作，卸除压力进行检修，不允许在漏水情况下继续工作。

7、要经常观察柱塞的密封情况，如发现有严重滴漏现象，要随时调整，但不允许调的过紧。

8、在环境温度0oC以下使用时，应考虑采取防冻错施。

五、可能发生故障及解决方法

项目

故 障

产生原因

排除方法

泵不排水

A. 吸水管没装好进气

B. 过滤网堵死

C. 泵液缸内空气没排净

D．泵长期放置，水锈等其它杂物糊死吸入阀靠泵的真空度无法打开。

A. 检查吸水管接头、密封圈,并紧固。

B. 清理过滤网

C. 断开排出口，让泵空运转充分排空气体，直止均匀出水

D. 折下吸入阀清洗

压力表上升压力不均匀，或压力表指针摆动不上升

A．首先排除被试件和连接管路的渗漏

B．吸水虑网不畅通

C．水箱水面过低，滤网露出水面

D．柱塞密封失效，泄露量过大

E．泄压阀打开末关闭，或

关闭不严失效

F．吸入、排出阀阀线是否密合良好，有无杂物充填其间，或失效

A．检查被试件和连接管路

B．清除异物

C．加水

D．更换密封填料

E．关闭泄压阀，或更换

F．拆开清洗或更换

项目

故 障

产生原因

排除方法

压力表指针摆动过大

A．连接管路通径过细，或接头受堵

B．被试件容积过小

A．更换适当通径的连接管路，并检查连接接头

B．在试验系统中接上一个足够容积的蓄能容器

停机后保不住压力

A．被试件和连接管路露水

B．保压阀线密合不良，或有杂物充填期间

C．泄压阀未关严漏水

A．检查被试件和连接管路，并排除

B．拆开清洗保压阀，密合不良应研磨，若阀线过宽或出现严重磨损应更换

C．关闭泄压阀

泵运行时内有金属敲击声

A．十字头销或连杆磨损

B．主轴轴承磨损

A．检查更换

B．更换主轴轴承

曲轴箱温升过高

A．润滑油过少

B．润滑油过多

C．油封泄露

A．填加到刻度线上

B．放出一部分止刻度线内

C．更换

六、维护保养

1、每次开机前，应检查曲轴箱润滑油油位，润滑油，通常选用：夏季AN46号，冬季AN32号。新泵第一次使用应在40小时内换油，以后每200小时换油一次。同时应清洗曲轴箱。

2、水箱在加水前必需清洗干净，应选择不含泥沙的清水。作为试验 介质。

3、在使用过程中，要经常检查泵的各连接部位及紧固件是否松动，和渗漏，应及时调节紧固。

4、泵在冰点以下环境内使用，应考虑防冻处理。使用完毕后，应充分排尽泵内存水。

5、在较长时期停止工作时，将水排净，从吸入口吸灌些防锈油。

七、随机技术文件及备件

序号

名 称

规 格

单位

数 量

材 料

备 注

合格证

使用说明书

压力表

块

量程≥1.5倍额定压力

排出胶管

∮10×2m

根

包括双头丝22×1.5/G?

吸入胶管

根

橡胶

包括吸入虑网

溢流管

根

塑料

电磁起动器

QC36-TA

套

与推柄组合

连杆瓦

套

十字头油封

个

吸入排出阀

组

保压阀

组

阀弹簧

件

3DY-31.5～3DY-70

件

3DY-15,3DY-25

溢流阀

组

放压阀

组

柱塞密封填料

米

O形圈GB1235-76

件

件

3DY-15,3DY-25

件

3DY-31.5～3DY-70

件

1<, /P&, gt;

件

件

3DY-15,3DY-25

件

件

件

件

3DY-31.5～3DY-70

件

件

敬 告 用 户

首先感谢使用我厂产品：

在使用本泵前务请详尽阅读本说明书。

在安装使用过程中，如有什么问题或出现故障，请参照本说明书解决和排除，如不能得到解决及时与我厂联系。

由于产品的不断改进，可能导致本说明书与产品不完全相符，有什么疑问，请及时与我厂联系。

如用户对试压泵有什么特殊要求，我们可进行专门设计。
