80兆帕计算机控制试压泵测试系统
来源:网络 时间:2021-03-15

80MPa计算机控制试压泵测试系统

其中,参考试压泵实施标准:

JB/T9089-2014试压泵

JB/T6909-2014超高压试压泵

JB/T12013-2014自动控制测试压机

JB/T53194电动试压泵产品质量分级;

GB-T9234-1997电机往复泵;

GBT 7784-2006电机往复泵试验方法。

一、电动试压泵设备的使用条件:

4.设计耐压为:80兆帕(80兆帕电动试压泵);

1.设备可以正常安装使用,无需增加除设备外的其他设施(接口尺寸由买方提供);

2.环境温度:-25~ 42;

3.测试介质为:低浓度水或油。如果使用环境在零度以下,请自行选择防冻介质;

5.测试温度:根据实际使用环境和介质温度;

6.压力测量精度:精度为满量程FS的0.25%;

7.该系统采用80兆帕精度为0.25% FS的压力传感器;

8.该系统整体控制精度为FS 0.3-0.5%;

9.电源:交流380/220 V,50hz;

10.相对空气湿度要求:70-90%。

这套设备是根据客户的实际技术要求制造的。

二.设备配置的技术参数和详细功能描述:

1.设备概述:本设备是根据需方的技术要求制造的。

设备主体由3DY260/80MPa电动试压泵、试压泵压力集成阀组和计算机控制系统组成(为了减少设备占地面积,可以将电动试压泵和试压泵压力集成阀组集成安装在泵上)。3DY260/80MPa电动试压泵可由计算机控制系统控制,计算机控制台具有手动和自动切换功能。如果自动部分失败,可以手动完成压力测试。电动试压泵也可以远程控制。电动试压泵与试压泵控制系统分离后,可以独立进行试压,但只能显示和控制压力,不能进行数据操作和报表打印。电动试压泵通过高压胶管与待测工件连接,试压系统的所有外部电线电缆和数据线根据工程现场的施工需要进行调整。

试压泵控制系统中的试压泵泄压阀组采用高压电磁阀(如需进行疲劳试验,需单独增加一个小型电磁阀,以配合疲劳试验的升压和泄压动作)、高压单向阀和高压截止阀,保证了整个系统的试验精度和保压精度,并将自然压降降低到一个较低的水平,从而实现整个系统的相对“零泄漏”。

本测试系统配有压力测试泵智能语音播报系统,采用与支付宝到货语音相同语音标准的语音播报系统(如支付宝到货12元;实际播出是:当前压力12 MPa)。试压时会实时播报试压泵当前压力和保压时间,提醒泄压等试压操作,实时语音提醒试压过程中压力状态变化,让你轻松省力省时省心!(可选功能)

该控制系统可以在计算机软件上启动泵并设定任何测试压力,然后精确地停止泵。通过观察软件上的实时压力曲线、保压时间和自动卸压,可以自动保存数据,并根据现场试验的需要生成报告。在压力试验过程中,增压、维持、释放、疲劳试验等功能。可以通过试压泵的智能控制系统在计算机软件上任意设置,当压力准确时可以停泵。通过观察软件上的实时压力和曲线,压力保持时间会自动释放,并自动弹出对话框要求保存数据(因为有时需要手动判断测试数据是否保存),并生成报告

该试压控制系统自动解除电动试压泵安全阀的超压,远程释放试压泵泄压阀组中气动高压平板阀的压力,并采用控制软件对系统进行限压安全保护。如果试压泵出现紧急故障,可以通过按下紧急停止按钮关闭控制系统的电源,然后手动释放样品和设备的内部压力。

2.计算机试压泵控制系统的详细配置和具体参数:

该套设备型号为SKD-PCSY80MPa,电动试压泵标准型号为3DY260/80MPa

名字

明细项目

r">单位

备 注

价格(元)

计算机

飞利浦22寸液晶显示器,

联想主机

打印机

惠普彩打系列

试压泵控制系统含压力传感器

试压泵智能控制器

海利普变频器及变频电控系统

11KW控制7.5KW变频电机

3DY260/80MPa电动试压泵

含变频电机

出品

试压泵压力控制阀组

详见下表压力控制阀组,

单屏计算机操作台

碳钢喷塑,

设备配电系统德力西BK500等

根据设备实际应用设计

计算机数据采集控制软件

专用计算机试压软件

计算机数据采集控制软件

专用计算机试压软件脱机版

设备集成包装运费及安装调试费

送货上门安装试含软件服务

设备总价(此价格为不含质保金价格)

注:个别配件在实际生产制作有可能参数不同,但不影响设备整体功能本套设备电动试压泵为工厂现货,试压泵计算机控制系统生产周期为

三周或者25个日历天,如需方着急工期也可以赶工压缩到2周节假日顺延。

本套设备除3DY260/80MPa电动试压泵为标准设备外,电动试压泵的计算机控制系统为非标生产,根据和需方最后沟通的技术要求和实际现场使

用为准,本套设备的技术方案和报价均为初级方案报价,最后是以双方最终的技术协议的设备最终配置价格为准。

附表:试压泵压力集成阀组详细配置:

品 名

厂 家

规格型号

数量

单位

备 注

高压常闭电磁阀

凯博瑞

100MPa

DN6含高压过滤器,用来正常泄压

高压单向阀

LOYO

100MPa

DN8,用来正常保压

手动泄压阀

LOYO

100MPa

DN6,用来做备用泄压阀

阀组集成箱

SKD-FZX80

碳钢喷塑

集成箱高压管汇

100MPa

不锈钢

耐震电接点压力表

济南长城

100MPa

1.6级不锈钢耐震150圆,

接头标准M20X1.5

压力传感器

森诺

100MPa

精度FS0.25%传感线10米,

接头标准M20X1.5

注:个别配件在实际生产制作有可能参数不同,但不影响设备整体功能。

单屏计算机操作台,图片仅供参考具体请以到货实物为准

设备整体现场图片,图片仅供参考具体请以到货实物为准

集成电磁泄压阀组后的试压泵拆箱现场照片,图片仅供参考具体请以到货实物为准

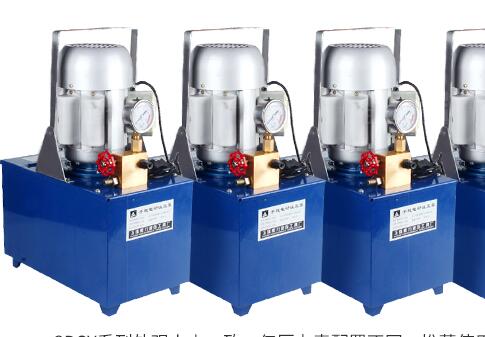

电动试压泵型号:3D-SY260/80MPa推车式,图片仅供参考具体请以到货实物为准

试压泵型号

额定压力

流量

功率

电压

频率

重量

3D-SY260/80

80MPa

260L/h

7.5 KW

380 V

0-50 HZ

180kg

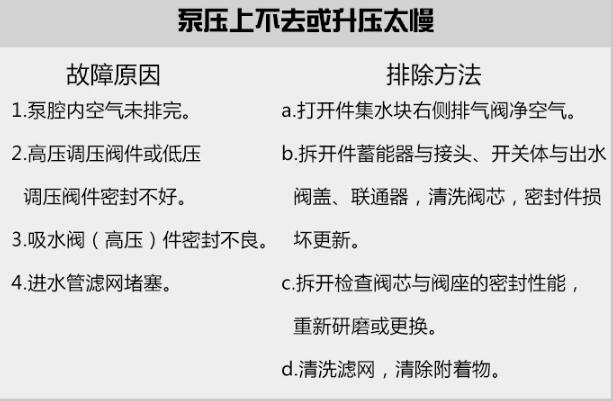

电动试压泵型号:3D-SY260/80MPa推车式(暂定,也可以集成水箱)

技术参数:额定压力80MPa,额定流量260L/h,

试压泵电机:380V/7.5KW变频电机;

试压泵材质:不锈钢阀芯、阀座、钢套;

试压泵控制系统:带本地手动启停与计算机远程控制功能;

出口连接端:M22X1.5工作接头,连接一根两头为M22X1.5的内螺纹胶管;

手动卸荷阀:厂家标配;

安全保护阀:厂家标配;

1.6级不锈钢耐震压力表:100MPa;

标配高压胶管:3米;

随机备件: 1套;
