电动试压泵集成控制系统
移动式试压泵系统技能计划
一、设备应用条件：
1.在买方不需要增加除夹具以外的其他设备的情况下，设备可以正常使用；
2.环境温度：-5~ 42；
3.实验介质：低浓度水或油；
4.计划耐压为：125兆帕；
5.测试温度：常温；
: 0px; -webkit-text-stroke-width: 0px">6、压力丈量精度：精准度为满量程千分之二点五；
7、本体系选用160MPa精度为FS 0.25%的压力传感器；
8、本体系的全体操控精度为FS 0.3-0.5%；
9、电源：AC380/220V,50Hz；
10、相对空气湿度请求：≤70-90%。
本套设备依据客户实践技能请求非标制造：
其间参阅试压泵履行标准：
JB/T9089-1999试压泵；
JB/T53194电动试压泵商品质量分等；
GB-T9234-1997机动往复泵；
GBT 7784-2006 机动往复泵实验方法。
二、设备装备有些技能参数及详细功用描绘：
一、设备概述：本设备依据需方技能请求非标制造：
设备主体由便携式试压泵核算机操控体系与3DY400/125MPa型集成式电动试压泵两有些组成。其间集成电动试压泵脱离便携式试压泵核算机操控体系后可独立进行试压实验，但只能显现和操控压力不能进行数据运算与打印报表。
移动式试压体系经过高压胶管与被测管汇阀门相衔接，试压体系所有外接电线电缆及数据线标配均为20米或据项目现场施工需求调整。
本试压操控体系选用电动试压泵安全阀超压主动起跳和进口高压气控阀长途卸放压力以及选用防震电接点压力表来进行体系限压安全维护。
本体系为集成式，其间电动试压泵及不锈钢水箱还有远控泄压阀组及变频电控体系均集成在机箱内部，移动吊装便利经过便携式核算机操控体系来操控，可随时随地进行水压实验，集成式机箱带万向轮可随时恣意移动，可放进箱式货车，因为施工现场客观环境影响暂时不考虑试压监控高清摄像这一环节，今后能够依据用户实践需求添加。
三、集成式电动试压泵操控体系及便携式核算机操控体系装备及报价：
称号
明细项
数
量
单
位
备 注
价格（元）
集成式电动试压
泵
体系
设
备
硬件体系
核算机
台
联想笔记本商用机
或机箱内嵌平板
打印机
台
惠普彩打系列
压力传感器
支
160MPa精度为0.25%FS
便携式核算机试压泵操控体系
套
试压泵操控器中心
30KW变频器及变频电控体系
只
30KW操控22KW变频电机
3DY400/125MPa电动试压泵
含160MPa高压胶管两根及变频电机与160MPa耐震电接点压力表
套
四川杰特
美国HIP
高压气控阀及高压过滤器高压附件
套
60000PSI试压泵
压力长途卸放
美国HIP单向阀及高压附件
套
60000PSI试压泵精准保压
高压阀门集成管汇
套
试压泵高压体系集成
远控阀组集成箱
套
集成式电动试压泵机箱
带万向轮及吊装钩
套
不锈钢水箱含高压过滤器
套
容积1m3
试压泵出口高压三通管汇阀门
套
与用户原有气动泵衔接
集成设备电控体系
套
设备全体配电体系电源电缆线
套
实践需求配套
软
件
核算机数据
收集操控软件
套
专用核算机试压软件
设备集成费包装费运费及装置调试费
试压泵自重950公斤加上集成机箱及水箱还有远控阀组附件分量大约会在1.5吨摆布
17%增值税
设备总价
依据以上报价，设备全体优惠价格为165000元整。
注：单个配件在实践出产制造有也许参数不一样，但不影响设备全体功用。
集成式电动试压泵压力测验体系上面有记录仪压力收集体系，图像仅供参阅详细请以什物为准。
优势：全部试压体系高度集成毛病率低，能够直接放到箱式货车里，比底撬式的易修理好维护，且本钱低能耗小。其间便携核算机操控压力收集体系具有手主动一体化操控还有遥控功用，可在距离100米以内随意敞开中止试压泵，使试压实验愈加便利安全，集成式机箱可依据用户请求随时定做尺寸！
集成式电动试压泵压力测验体系，内嵌工业平板电脑，本机箱不带吊装钩和万向轮，详细可定做，图像仅供参阅详细请以到货什物为准。
电动试压泵详细技能参数：
3DY125型电动试压泵(图像仅供参阅)。
类型
额外压力（Mpa）
流量（L/h）
功率（KW）
电压（V）
频率（HZ）
分量（kg）
3DY400/125MPa
试压泵类型: 3DY125MPa电动试压泵；
技能参数：额外压力125MPa，额外流量400L/h；
试压泵体积：长宽高2080*980*750；
试压泵电机：22KW变频电机；
试压泵操控体系：带本地手动遥控启停及操控功用和便携式核算机操控启停.
出口衔接端：M30X2作业接头，衔接一根两头为M30X2的内螺纹高压胶管。
手动卸荷阀：厂家标配；溢流阀：厂家标配；安全维护阀：厂家标配；
试压泵出口高压单向阀：140MPa美国HIP高压单向阀及高压附件；
长途泄压阀组：140MPa美国HIP高压气控阀及高压过滤器；
不锈钢水箱：集成在试压泵旁边，容积1立方米内含高压过滤器；
电接点压力表：1.6级160MPa；
高压胶管：160MPa一根15米，一根20米两头M30X2内螺纹。
实验笔记本及打印机均为便携式装在便携式手提箱内，或许直接机箱内嵌式工业平板核算机。
便携式核算机试压泵压力收集操控体系,图像仅供参阅详细请以到货什物为准。
1、该便携式核算机试压泵压力收集操控体系在压力实验进程中，能够直接在触摸屏或核算机软件上直接操控试压泵的启停和设置保压时刻等等功用，实验进程中既能够随时经过核算机（笔记本电脑或许机箱内嵌工业平板电脑）操控收集体系软件，实时观察实验情况及压力数值和压力曲线，并可保留数据随时打印实验报表，实验报表格式电子档可恣意随时修正。还能够经过触摸屏显现实时压力数值和实时压力曲线，主动记录压力值及升压保压进程的曲线变化并存储，经过U盘导出数据到核算机等功用。
2、长途操控收集：便携式核算机试压泵压力收集操控体系经过压力传感器数据线与试压泵相连，另富含一套压力遥控装置，可长途100米操控试压泵启停，能够进行延长，然后完结长途操控、收集、安全试压的意图！
4、设备的装置调试由供方技能人员7X24小时电话辅导。如电话辅导不能完结装置调试，两边协议供方酌情收取装置技能人员差旅费用后，我公司可当即派人到需方进行装置调试。
便携式核算机试压泵压力收集操控体系车间作业现场什物图，开机画面能够定制公司称号及LOGO，此类型为6路收集，单台试压泵装备为单路收集。图像仅供参阅详细请以什物为准。
三、设备的操控体系的主要功用及技能参数：
1、静压实验；（最大实验压力125MPa）；
2、爆炸实验；（最大实验压力125MPa）；
3、本体系选用一支160MPa精度为FS0.25%压力传感器收集数据。
4、体系压力无级调理,靠核算机软件操控;试压泵自身的一些硬件功用包括：“开端”、“暂停”、“卸压”、“手动调压”等；

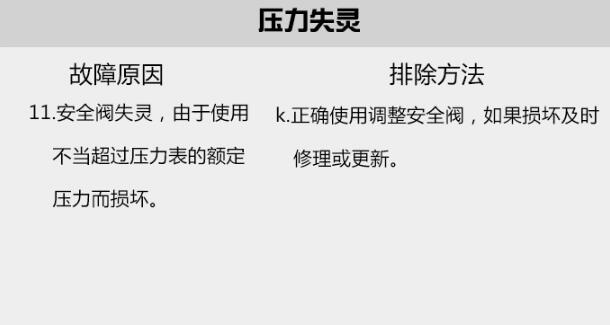

5、本试压体系选用电动试压泵安全阀超压主动起跳和进口高压气控阀长途卸放压力，以及选用防震电接点压力表来进行体系限压安全维护。假如试压泵出现紧迫停机，能够手动泄除试样及设备内部压力。
6、保压时刻和压降都是从升到设定压力一分钟（用户能够自个设定这个时刻）今后开端进入保压时刻和核算实践压降。
7、实验程序及参数预输入功用，依照被测验容器设定典型的实验程序有：恒速升压—保压—泄压；恒速升压—直至爆炸。恒速升压—保压—恒速升压—保压—恒速升压直至抵达实验标准压力；多段恒速升压保压实验进程（可程序挑选期间0-10段）--恒速升压直至抵达实验标准压力；
8、实验压力在实验进程中能够恣意设定单段或许多段保压测验，升压速度能坚持安稳，可完结无级调理，抵达压力精准无超压。升压速度可显现、可操控；实验数据和曲线参数能实时显现、能主动保留存贮实验成果、并可恣意打印实验报表；能直接编制、保留、调用编程好的程序，避免实验参数输入的错误；实验数据能直接以模板方式生成，基本信息完整，只需求做一些补白、判别即可，同时实验成果可修正，可联网，可与OFFICE工作软件兼容，其模板可从头编制，并设定。
9、软件的运用者有各自的帐户和暗码。
10、本体系核算机操控体系添加了压力遥控装置，可在100米以内对试压泵进行启停，然后抵达高效安全的意图，操控体系有手自一体的功用，假如主动有些失灵，可运用手动完结试压实验。
注：以上体系操控软件功用为我公司通用软件功用！可依据客户实践需求添加恣意功用。因我公司软件为开放式，由客户提出技能请求，界面功用为恣意，抵达客户满足是我们的主旨。
以下是软件界面：（此界面也可依据客户提出请求，定做界面）
以上是软件的一些基本功用，图像仅供参阅。请以什物为准！
以上为客户供给的试压报表。仅供参阅，详细请以什物为准。
本体系实验报表由客户供给模版，开放式制造。
附件：核算机操控软件一些基本功用，图像仅供参阅详细请以什物为准。
体系操控软件操作界面说明及体系软件的参数设置：
本体系内置本公司自立研制的专用操控软件，操作界面人性化，软件功用老练安稳无缺点，能够恣意设定实验项目、压力值、保压时刻等各种实验参数。完善的人机交互界面，拟定试压计划后会经过弹出窗口的方式引导操作员完结实验。经过对话框上“断定”，“撤销”按钮对相对风险（例如爆炸实验）的实验项目，让程序员进行确认，断定实验的精确与安全。软件可依据用户技能请求更改功用，可依照用户自定义界面及功用编制，以两边终究交流需方认可的界面为准。
1、登录：体系主动生成一个超级用户，用户名和暗码为admin，进入体系后，经过添加修正删去用户等操作，用户可自个添加删去修正用户称号暗码等级等。
2、体系登录和退出
登录：能够按别的用户名从头登录。退出：退出软件。
3、用户装备，只要办理员用户才干进行用户装备
添加删去修正：
用户称号是唯一的，假如现已有此用户，不能再添加同一用户称号。正在登录的用户不能被删去。
4、参数装备：只要办理员用户才干进行参数装备
（1）串口装备：
地址为PLC的地址
端口号为PC和PLC衔接用的串口的端口号
波特率、校验、数据位、中止位应和PLC的对应（本机串口端口号是1）
（2）传感器装备：
装备高压传感器和低压传感器。
量程为传感器量程，最大安全压力应不超越传感器量程，爆炸门限是指在100毫秒内压力降低爆炸门限所设定值以上以为是爆炸。泄压门限是指泄压到设定门限以下以为泄压结束。泄压延时是指泄压到泄压门限后持续泄压设定时刻后中止泄压。PID系数设定规模为10-50。数值越小，镇压速度会越慢，反之速度会快，关于小容器，应选小的系数，大容器应选大的系数。传感器校准填入丈量值和实践值。至少要包括0和量程两个值，*对应栏的数据不会被保留。
本软件，能够对压力表和传感器相互进行校验。将压力表实测的压力值填入格中实践值和丈量值一一对应，为确保精度需求多收集几个压力点来设置，如下图：
（3）实验参数
包括新建实验参数和翻开现已装备的实验参数
数据保留在装置目录下的程序数据子目录下，文件类型为.dat.。
挑选实验类型，商品参数等。依据不一样实验类型，会有不一样参数需求装备。水压实验必须填压力期间参数，爆炸实验假如需求期间镇压再爆炸也要填期间压力参数。压降百分比是指保压时刻内降低的压力超越设定百分比被以为不合格。补压百分比是指保压时刻内压力降低超越设定百分比，体系主动发动试压泵补压。
报表办理
报表办理功用包括：前史曲线、前史报表、数据整理三个选项。
前史曲线显现保留的镇压数据曲线，并可发作前史报表
可点击生成报表
以上为客户供给的试压报表。仅供参阅，详细请以什物为准。
本体系实验报表由客户供给模版，开放式制造。
前史报表显现前史报表，数据整理能够删去前史数据和程序数据
数据整理：点击数据整理可挑选需求删去的前史曲线与前史报表。（慎用）
常用的工具软件
注：
1.本体系假如需求做实验补以前的前史数据的话，可经过修正核算机时刻的方法来完结。
2.本体系能够经过设定压力传感器不一样的参数来完结与实践压力成倍数的实验（多用于低压高显现）
3.本体系如需手动操控试压泵镇压，需求将手动主动旋钮扭至手动即可，
以上是软件的一些基本功用，图像仅供参阅。请以什物为准！
1）核算机操控试压体系整机质保期为交货之日起十二个月（人为损坏及人为不标准操作在外）；但因为本套体系电动试压泵为需方自备，如需方在运用期间因为电动试压泵缘由形成设备体系毛病供方修理需别的收取适当修理费用。
2）核算机操控试压体系的其它衔接件、易损件、电器元件等质保期为现场运用六个月（人为损坏及人为不标准操作在外）；
3）在此期间因为供方的缘由，形成的质量问题需担任“三包”；费用由供方承当。超越质保期如发作非正常的设备毛病，供方亦应供给及时有用的有关效劳。
