中国石油青岛海洋石油工程招标文件电动试压泵技术规范
本规范包括主要技术参数、设计要求、供货范围、技术文件、安装调试、售后服务等。本协议将作为试压泵和配套设备设计和制造的基础。
1.本技术协议包括试压泵主体和辅助设备的功能设计、制造、结构、性能、安装和试验的技术要求。
2.设备图纸由卖方设计,其技术性能应满足买方提出的要求。
3.卖方应保证在生产中采用良好的设备、技术、完整的质量保证体系和相应的测试和检验手段。
4.如果本技术协议中使用的标准和规范与卖方执行的标准有任何冲突,应以较高的标准为准。
5.卖方制造合同货物侵犯专利权的,其侵权责任与买方无关,在不影响买方利益的情况下,卖方承担相应的责任。
二、主要技术性能参数

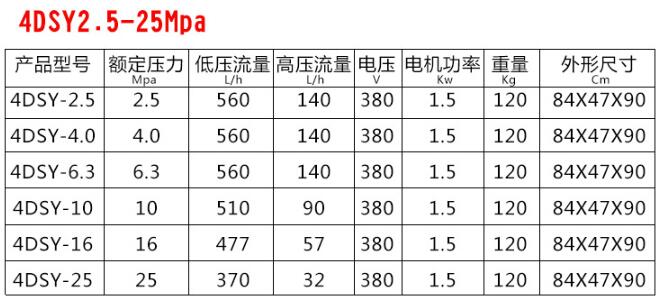

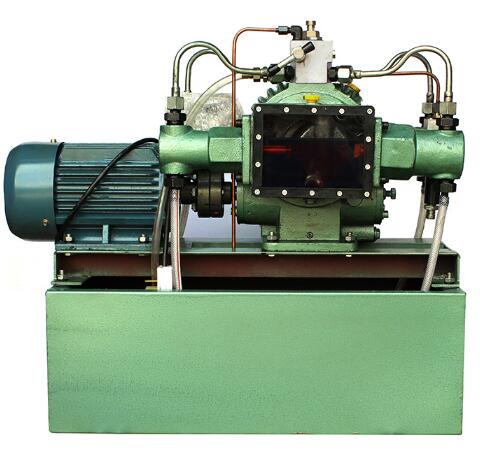

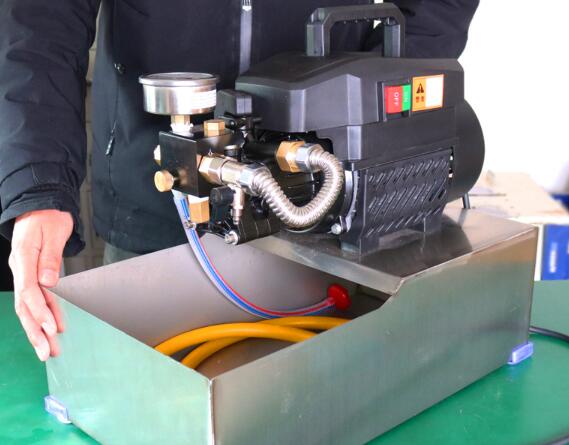

1.电动试压泵型号:3D-SY300/70MPa,撬装式。
2.额定压力:70兆帕,额定流量300升/小时,
3.试压泵电机:380伏/7.5千瓦变频电机(博山李勋、宏泰、金盛)
防护等级IP54,f级绝缘
GB1498电机、低压电气设备外壳保护等级
4.变频器:11KW、50HZ一套(海力普、大连蒲川、南京大陆)
5.试压泵材料:不锈钢阀芯、阀座、钢套筒;
6.试压泵控制系统:具有就地手动启停和变频流量压力自动控制功能;

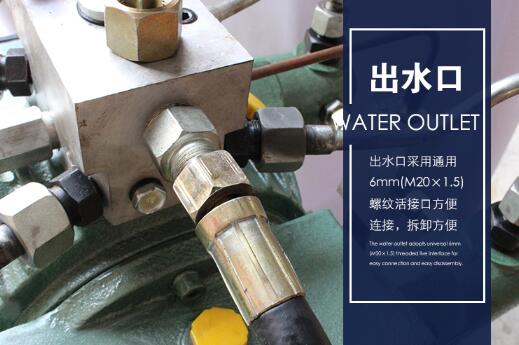

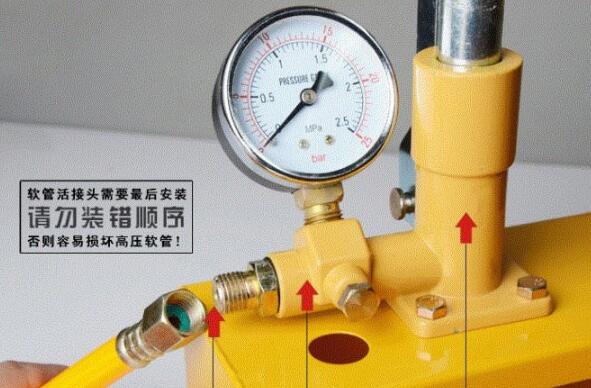

7.出口连接端:M22X1.5工作接头,两端连接M22X1.5内螺纹胶管;
8.手动卸荷阀:厂家标配;
9.安全保护阀:厂家标配;
10.压力自动控制装置:一套
11.便携式数字显示记录器:一套
12.压力传感器:满量程FS0.25,精度为100兆帕,包括一条10m的传感线。
14.随机备件:1套(详见清单)
15:撬体:泵主体、控制箱和压力表不得外露,但都应在撬体内。撬体有四个吊点和叉孔,便于叉车起吊和叉运

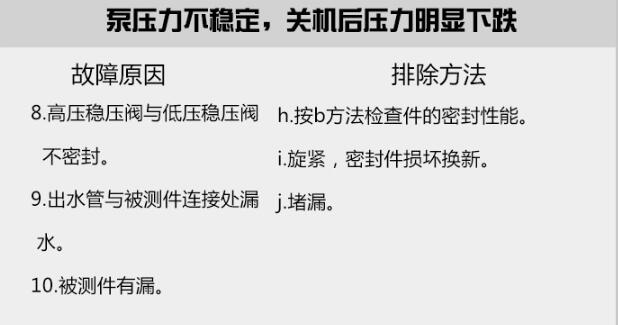

第三,操作

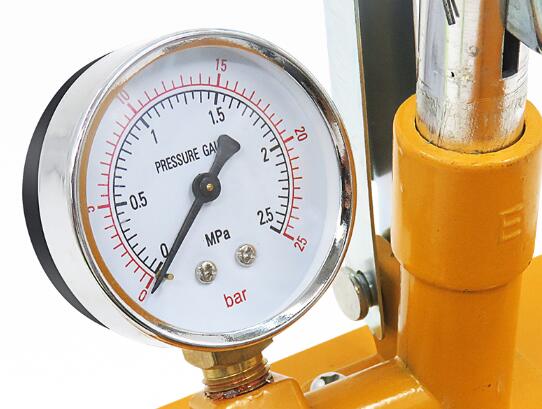

使用前,泵只需在电接点压力表上设定上限压力值,然后按下手动按钮,启动试压泵。升压过程中,可以手动拧动变频器旋钮来调节升压速度。当压力达到预设的上限目标值时,试压泵将自动停止,进入保压状态。压力表可以实时观察压力变化,也可以通过记录仪观察压力变化的实时保压曲线,记录仪自动记录时间力曲线。可以将电脑打印的报告导出,也可以直接连接电脑与后台软件实时观察力曲线的变化。当保压时间到了,可以打开试压泵的手动泄压阀泄压。
四.质量保证
1.卖方应根据其质量保证体系文件的规定进行生产、测试和服务。
2.买方有权在合同范围内检查设备及其生产材料和工艺,即监督设备的制造;有权知道其制造进度。
3.卖方保证所提供的设备由合格的高质量材料制成,并符合国家标准。
4.出厂前进行设备试运行。
动词(verb的缩写)防腐、涂装和运输
1.除锈采用抛丸、喷砂sa2.5:清除铸件、铁锈、异物,清理后表面呈灰色。
2.防腐和着色:2层150um厚的防锈漆,2层中间漆和2层面漆(船用特种漆、环氧底漆和聚氨酯面漆)。
3.耐磨零件、特殊吊索、专业工具等。但要单独包装,并标明主人
4.在安装和调试阶段,如果卖方技术人员需要到现场指导安装和调试,他们应自行安排食宿和交通。
5.卖方应承担以下技术服务:
设备安装指南,根据安装说明书的要求检查设备的安装质量;
负责现场指导和调试技术服务;
在安装过程中,在设备进场前,卖方负责提供买方提供的材料的型号、规格和数量;
在安装、调试和保修期内,卖方应负责免费修理和更换不是由买方造成的损坏。
七.数据交付
1.合同签订后一周内,卖方应提供基础数据、设备外形图等。
2.如果返回的设备数据与实际供应的设备有偏差,导致施工返工,返工费用由卖方承担。
3.设备交付时,卖方应随机提供以下内容:
3.1.产品证书;
3.2.两套设备操作说明书(包括附件手册和电气图);
3.3设备交付清单、备件清单等。
八.其他人
1.本合同未尽事宜,由双方友好协商解决或由买方所在地法院裁决。
