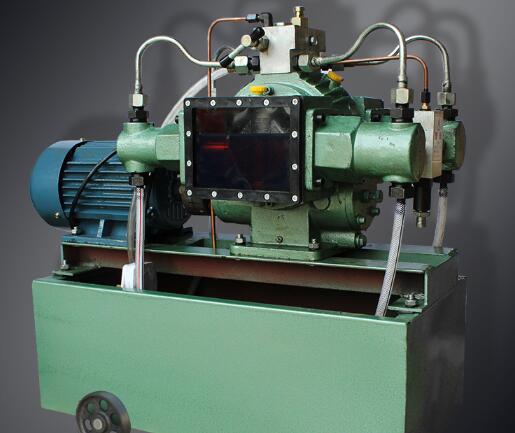

卧龙南阳防爆集团配件事业部新型高压自控电动试压泵技术条件
1.项目名
控制棒驱动机构工程增加高压自控电动试压泵。
2.项目来源和背景
根据控制棒驱动机构项目的要求,为满足高压水压试验的要求和实际生产需求,零件部需要一台高压自动控制电动试压泵。
3.项目规模和目的
不锈钢容器的高压水压试验。
4.项目技术经济可行性分析(包括节能分析、效益预测和投资回收期)
5.项目技术条件5.1.1水压要求
a)液压部分容积为5.0l-6.5l,水箱容积为100l。b)设备型号主要技术参数及水压所需数量
A.在试压的初始阶段,它具有较大的流量,可以快速充压升压,缩短实验时间。当压力超过1.6兆帕时,为了使压力测试过程平稳而缓慢,流量将是自动的
减少。
D.流量可在高低压下自动变化,稳定输出压力可在0-40兆帕范围内调节。精度MPa。

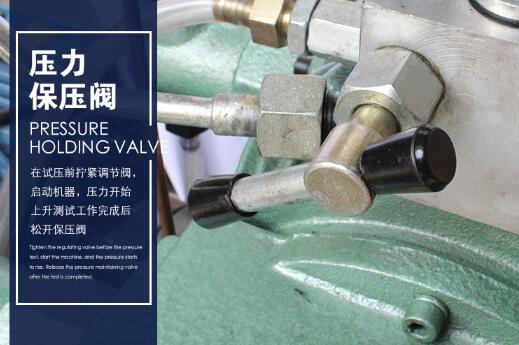

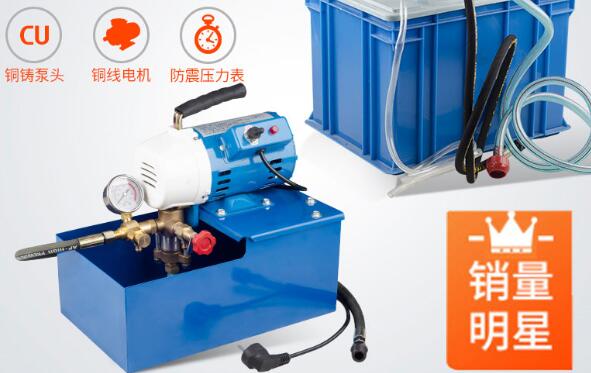

E.主要结构包括:水箱、吸水管、机座、减速器、导体滑块副、低压水箱、控制阀、溢流阀、工作连接管、安全阀、压力表、排水阀、集水器、高压水泵、电机、高压出水软管和控制系统等。其他要求(文件、安装和调试、项目验收等。)材料要求
与水直接接触的部件,如水箱、吸水管、水箱、阀门和集水器,应由不锈钢制成。出水高压软管为钢丝编织管,内芯材料为橡胶,耐压大于60MPa,长度为5m,A型扣式管接头M16*1.5,接头材料为不锈钢,带10个O型圈,密封圈材料为天然橡胶。所有与水直接接触的部件应尽可能使用脱氯、脱氟、脱硫材料,以免污染试压用水。配有微电脑压力控制系统(最好在单屏电脑控制台上写清楚)
电气控制部分遵循电气行业标准,采用知名品牌电脑和PLC,控制性能稳定,数据可靠。整个测试过程由计算机自动控制,所有测试设置和操作都可以在自动控制台中完成。计算机自动生成压力和时间曲线,并实时显示。
1)系统配有紧急停机操作按钮。在紧急情况下,按下“紧急停止”按钮,迅速切断系统总电源,同时释放管道和承受高压的腔体的压力。
2)高压泵的启动和停止,泵端卸荷阀(增压阀)、容器卸荷阀和截止阀的开启和关闭在控制台上进行远程和手动控制。
3)控制系统可实现自动启动、自动检测、逐步升压、自动保压、自动卸压等功能。描述如下:
分段试压功能:当系统压力为30%、60%、100%等时,自动停止保压。分段压力6段。
自动泄压功能:程序通过自动控制遥控卸荷阀,自动泄压试压泵和容器末端的压力。
4)数据记录功能:系统启动后,可以实时记录工作过程中的压力变化数据。
5)数据报告:以数据表的形式输出试验中的压力变化数据。输出报告格式可根据用户要求制作。

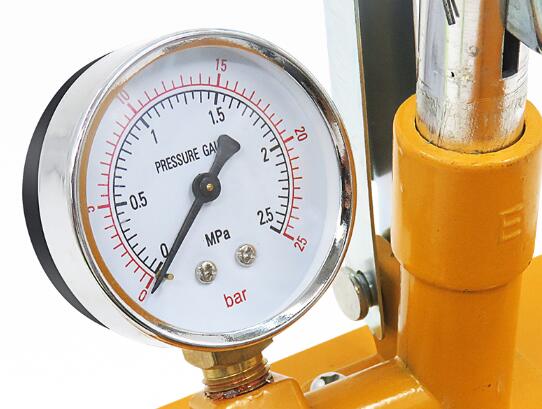

6)压力数显功能:系统不仅可以在微机上实现压力参数的实时显示,还可以通过XST数显压力表在手术台上显示,直观、方便、准确。显示值可以达到一到两位小数。
7)自动和手动切换操作功能:当系统不
5.2.3验收和运输
入场验收应根据工程的技术要求进行,包括文件、外观质量、技术参数、性能满意度和精度检验等。
