微机高压测试系统的详细组成与功能

微机高压测试系统主要由以下部分组成：

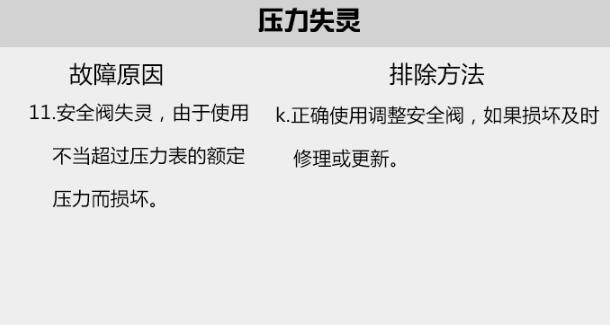

电动试压泵(固定)

额定排放压力：200兆帕

额定流量：54L/h

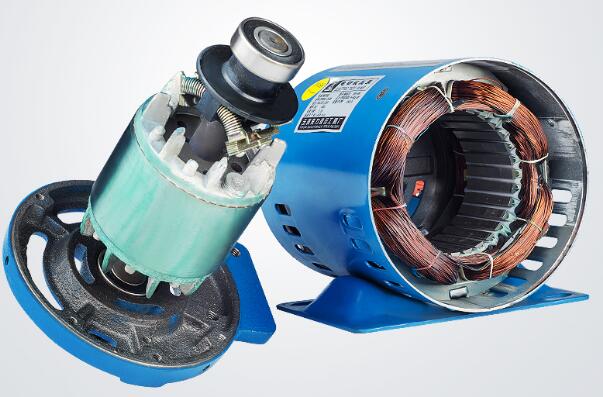

普通电机功率：5.5千瓦

试压泵的泵速：150转/分钟

试压泵执行标准；JB/T6909-93

试压泵外形尺寸约(mm): 1690x675x1000

2、微机控制附件主要配置（已集成在控制阀汇上）：

名字

仪表网格

量

保留票据

止回阀

200兆帕

一个

一套和易损件

泵端的自动增压阀

200兆帕

一个

一套和易损件

集装箱端部自动卸载阀

200兆帕

一个

一套和易损件

气动切断阀

200兆帕

一个

进口

电连接压力计

ytxc 250 MPa/1.6级

一个

高压过滤器

200兆帕

一个

压力传感器

0.25% FS/200兆帕

一个

上海广海

手动卸载阀

200兆帕

一个

气泵

8公斤

一个

高压软管

">140MPa

30米

备用

3、控制系统主要配置：

名 称

规 格

数 量

备 注

工业控机

EVOC/P4/512

台湾研华

液晶显示器

飞利浦

激光打印机

HP1210（A4）

控制软件

WYC2.0

控制软件编程

三菱PLC控制器

FX2N-48MR

I/O:48点

三菱PLC编程

操作台

变频控制器

5.5KW

滤波装置

通讯模块及电缆

SC-09

PLC→PC

模拟量模板AD

FX2N-4AD

12位高速

稳压电源

UPS-500VA

智能压力显示仪

72X72 XST

成套装配

柜内安装及配线

标件辅材

导线及标件

泵接线

泵体连接件及连线

10米

控制电缆

远控阀连接电缆

10米

信号电缆

压力等信号电缆

10米

连接电缆

主电缆

15米

4．电脑监控系统(全可调镜头带录)

名 称

规 格

数 量

备 注

电动镜头

0-10M

金属云台

安装支架

侧装式

彩色摄像机

GH-923D

金属防尘罩

SN-11C

解码器

JMQ-804WT

云镜控制器

通讯电缆

配标准摄像机

图像采集卡

4路

信号转换器

RS232-RS485

工控机

P4/80G/256

和WYC控制系统共用

飞利浦液晶显示器

19”CRT

不间断电源

Ups-500

专用电源

DC12V800MA

视频线缆

SYV75-5

电源线缆

RVV2*0.75

控制线缆

RVVP2*0.5

多芯专用控制线缆

监控软件

WYCJ4

5、液压站

系统公称压力：21MPa 3000psi

系统最高工作压力：34.5MPa 5000psi

系统调压范围：0~14MPa 0~2000psi

液气开关调节范围：17.5~21MPa 2500~3000psi

气源压力：0.65~0.8MPa 93~115psi

电 源 ： 380±19∨/50Hz 流量：18l/min

环境温度 ： -13℃~ +40℃ 普通电机7.5KW

6、加热水箱：1立方

温度反馈在显示器上，可控制水箱的注水及加热。
