微机高压试压泵测试系统主要由以下部分组成:
(图中“液压站”被保存,“主动密封设备”被取消)
1.高压泵(固定)3万元
附加排放压力:200兆帕
附加排放流量:54L/h
通用电机功率:5.5千瓦
试压泵的泵速:150转/分钟
x">试压泵履行标准;JB/T6909-93
试压泵外形尺寸约(mm):1690X675X1000
2、微机操控附件首要装备(已集成在操控阀汇上):
名 称
规 格
数量
价格(元)
备 注
单向阀
200MPa
一套及易损件
容器端主动卸荷阀
电磁阀200MPa
易损件一套
气动截止阀
200MPa
德国进口
空气泵
8kg
高压电磁阀
200MPa
易损件一套
电接点压力表
250MPa/1.6级
邯郸
高压过滤器
200MPa
满量程精度为千分之一的压力传感器
200MPa
湖南启泰
手动卸荷阀
200MPa
高压软管
140MPa
30米
备用
试压泵组备件
备用
3、操控体系首要装备:
名 称
规 格
数 量
价格(元)
备 注
工业控机
IPC-610/P43.0/1G
台湾研华原装
液晶显现器
943NW19宽屏触摸式
三星电子
激光打印机
HP1007系列(A4)
惠普
操控软件
WYC2.0
操控软件编程
台达PLC操控器
FX2N-48MR
I/O:48点
台达PLC编程
操作台
鸿源
变频操控器
11KW
松下
滤波设备
浙大中控
通讯模块及电缆
SC-09
PLC→PC
稳压电源
UPS C2K
山特
智能压力显现仪
HC-600
汇川
成套装置
柜内装置及配线
据现场所需
标件辅材
导线及标件
据现场所需
泵接线
泵体衔接件及连线
10米
据现场所需
操控电缆
远控阀衔接电缆
10米
据现场所需
信号电缆
压力等信号电缆
10米
据现场所需
衔接电缆
主电缆
15米
据现场所需
操控体系备件
备用
4.电脑监控体系(全可调镜头带录)
名 称
规 格
数量
价格(元)
备 注
红外一体机及金属护罩
GR-T332
1/3 SONY CCD420线 镜头3.6mm 36颗红外灯
室内壁挂全方位云台
3030W
室内解码器
JMQ-802WT
转换器
工控式硬盘录像机
A-8004
三星液晶显现器
19”943NW触摸式
三星电子
不间断电源
Ups C2K
山特
视频线缆
SYV75-5
据现场所需
电源线缆
RVV2*0.75
据现场所需
操控线缆
RVVP2*0.5
据现场所需
多芯专用操控线缆
据现场所需
监控软件
WYCJ4
据现场所需
监控体系辅料配件
备用
5、液压站 30000元
体系公称压力:21MPa 3000psi
体系最高作业压力:34.5MPa 5000psi
体系调压规模:0~14MPa 0~2000psi
液气开关调理规模:17.5~21MPa 2500~3000psi
气源压力:0.65~0.8MPa 93~115psi
电 源 : 380±19∨/50Hz 流量:18l/min
环境温度 : -13℃~ +40℃ 一般电机7.5KW
6、加热水箱:1立方
温度反应在显现器上,可操控水箱的灌水及加热。
设备使用电磁阀全体价格含税含运费及装置调试费: 214110元 。
设备使用标红有些气动截止阀以及空气泵为另一个计划:
全体价格为:23万元。

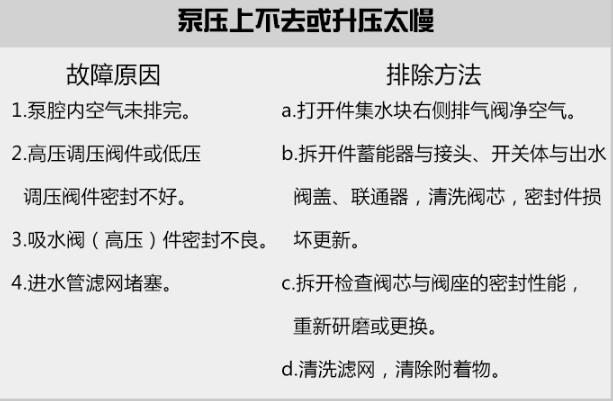

试压泵组作业进程简述:
一起发动灌水泵和超高压试压泵,两泵一起向被测验工件内灌水,当水压到达灌水泵设定的压力3MPa时,灌水泵停止作业,超高压泵则持续灌水升压,当被测容器到达设定压力后,将高压截止阀封闭,进行保压实验,保压进程结束,翻开电磁卸荷阀,然后翻开高压截止阀,使被测容器压力完全卸放。作业结束。
