成都电力机械厂试压泵轮毂轴封系统技术方案
一.技术特征
1.本发明的技术方案具有以下特点:
2.可同时满足需方6次以上压力试验的需求;
3.能自动控制各路试压过程,采集压力数据,生成试压曲线和试验报告;
4.控制软件的具体功能应由双方技术人员通过沟通商定,供方应在现场编制,直到买方满意为止。
二、买方的技术要求:
它被测量为风扇轮毂的轴封,每个轮毂中有22个轴承需要测试油压。最高试验压力为1.3MPa,试验介质为美孚220齿轮油。油压测试过程如下:操作人员组装轴承,组装一个轴承大约需要5-15分钟。轴承组装后,放入轮毂内的轴承腔中,然后注油,然后进行压力试验。要求保压30分钟不漏气。压力保持时间为操作员手动打开手动切断阀以消除压力之前。第一个轴承在保压过程中组装,第二个轴承组装。重复上述步骤,以此类推,将所有22个轴承作为一组进行测试。
1.液压输出通道数:6个通道或多个通道
2.测试压力:1.3兆帕
三、系统构成
轮毂轴密封压力测试系统主要由以下部件组成:
1个钢结构撬装底座,用于安装和固定泵阀和电气部件。
1个有效容积不小于20L的油箱,带有清洗孔、呼吸孔、放油孔和油镜。
工作压力为4MPA,工作电压为24VDC的六个电磁阀用于控制每个轴封通道的压力输入。
压力试验用6个压力变送器,量程为0 ~ 2.5兆帕,电压为24伏直流,电流为4 ~ 20 mA,用于传输、显示和记录。
6个手动减压阀,分别用于释放压力试验。
8个OD60压力表,其中7个量程为0 ~ 2.5 MPa,用于显示6个试压回路的压力和蓄能器降压后的压力;一个量程为0 ~ 4兆帕,用于显示蓄能器压力。
1台电动泵,工作压力4兆帕,流量1毫升/转。电泵出口装有安全阀和高压过滤器。
1台电机,功率0.55千瓦,380伏/50赫兹。
1个工作压力为4MPA的2.5L蓄能器。
1套控制核心数据系统,用于自动记录6个压力测试回路的压力并生成数据报告。
10英寸工业平板电脑用于控制软件编程、实时显示压力曲线和生成数据报告。
系统配置:
序列号
名字
模型规范
品牌名称
技术参数
量
一个
蓄电池
2.5升,6兆帕
最轻微的
2.5升、2.6兆帕的A型气囊蓄能器预充氮气0.7-0.1兆帕,气缸上有压力容器检查标记,为银灰色
一个

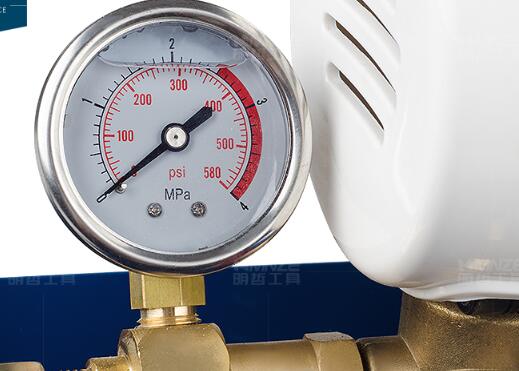

地震压力计
无锡
OD:60mm,测量范围:0~4MPa,1;0~2.5MPa,7;轴向边缘,面板安装,不锈钢,精度等级:1.6兆帕和磅/平方英寸双刻度
八
三
不锈钢电磁阀
Kaiborui
常开,工作压力2兆帕,直径4毫米
六
四
止回阀
科泰
工作压力14兆帕,直径6毫米
一个
五
压力变送器
菲尔斯特
4 ~ 20ma,4兆帕,1,2.5兆帕,共7个
六
六
断流阀
科泰
工作压力14兆帕,直径6毫米
七
七
安全阀
科泰
一个
八
减压阀
太阳
一个
九
阀块
乐游
/p>
用于安装4~8项
齿轮油泵
HGP一1A一F2RX一2B
Hydraomax
工程塑料接线箱
博太科
用于把传感器电缆集成到一个箱子里
高精密过滤器
黎明
50u及10u各一个
直插电机
台湾台新
1/4HP,4P,380V/50Hz
NPT1/4"快速自封接头
宝石
10MPa
油箱底架
LOYO
喷涂
LOYO
不锈钢面板
LOYO
接头管路
LOYO
电控系统
DK-SY
SIKAIDA
低压电器
正泰
设备配电系统
液压泵控制核心
SIKAIDA
六路压力控制采集
工业平板计算机
10寸
海为
打印机
惠普彩打
专业控制软件
SIKAIDA
随机文件及配件:一套工具;密封件一套,含合格证,试压报告,说明书等必要的文件资料。
附图1:结构示意图及效果图
图片仅供参考,具体请以到货实物为准。
图片仅供参考,具体请以到货实物为准。
附图2:液压原理图
