民航二院安全技术中心灭火器筒体压力交变试验机和疲劳试验机现场调试！这台试验机可以做灭火器耐压试验、爆炸试验和压力交变疲劳试验！

三、配置参数

设备配置的技术参数和详细功能描述部分：详细的设备配置参数；

名字

明细项目

量

单元

保留票据

扑灭

火

用具

一段粗竹子

身体

按

力

递送

变化

尝试

检查

机器

压力测试泵控制系统

计算机

p align="center">1

套

飞利浦22寸液晶显示器，联想商用主机

打印机

台

惠普彩打系列

压力传感器

支

6 MPa精度为FS0.25%

试压泵控制系统

套

出品，数据采集控制输出，

传感器电源，变频器控制

变频器

台

海利普2.2KW

计算机操作台（单屏）

台

碳钢喷塑，出品

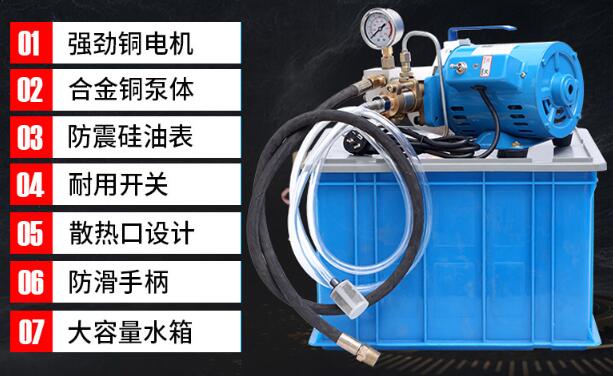

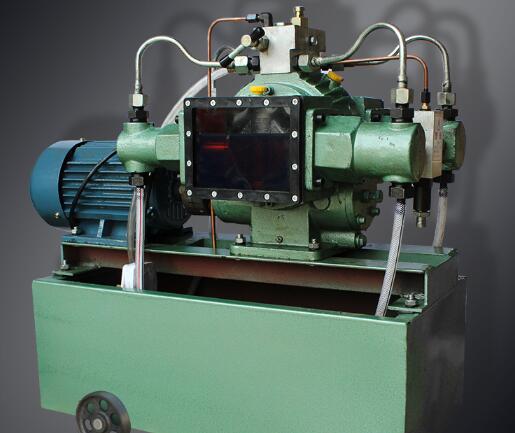

2D-SY71电动试压泵

台

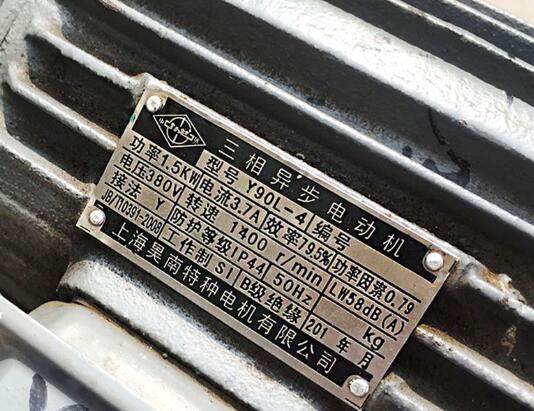

1.5KW变频电机，出品

电磁阀阀组

套

压力交变泄压用，疲劳测试专用阀组

防止故障，一备一用

试验筒体压力交变工装

套

试验筒体压力交变工装

试验气头压力表工装

套

试验气头压力表工装，5个压力表

设备配电系统

套

根据设备实际制作

软件

试验筒体压力交变

试验数据采集和控制软件

套

根据试验筒体压力交变试验标准设计

压力交变设备技术方案

一、总体要求

1.试验台结构应保证筒体不受外力；

2.试验采用液体作加压介质，其温度不应低于5℃，试验用压力指示仪精度不低于1.6 级；

3.设备可实现0-5MPA的工作循环压力，压力时试验压力从0到2.0MPA再回到0，每分钟循环6次，共5000次，压力控制精度±2%；

4.瓶体试验工位1个，表头试验工位5个，产品为抽检；

5.产品容积0.8-4L，在该容积区间调整时压力精度和压力需满足上述要求；

6.计算机控制，配套软件曲线，曲线可保存导出。

二、设备的使用条件

1、设备可在需方除工装夹具外不必增加其它设施的情况下可正常安装使用；

2、工作环境：0℃～45℃ 、无可燃性气体、通风干燥、周边无强电磁干扰信号；

3、试验介质: 水、乳化液、防锈水及粘度与水相近的中性油品；

4、设计耐压:40MPa（电动试压泵）；

5、测试温度：根据实际使用环境及介质温度；

6、压力测量精度：精准度为满量程千分二点五；

7、本系统采用： 6MPa精度为FS 0.25%的压力传感器；

8、本系统的整体控制精度为FS 0.3-0.5%；

9、电源：AC380/220V,50Hz；

10、相对空气湿度要求：≤70-90%。

本套设备参考试压泵执行标准：

JB/T9089-2014试压泵

JB/T6909-2014超高压泵

JB/T12013-2014自控试压机

JB/T53194电动试压泵 产品质量分等；
