气瓶水压爆破试验机专用试压泵技术参数

一、设备的使用条件：

1.在买方不需要增加除固定装置以外的其他设施的情况下，设备可以正常安装和使用；

2.工作环境：0 ~ 45，无可燃气体，通风干燥，周围无强电磁干扰信号；

3.试验介质：水、乳液、防锈水和粘度与水相近的中性油；

4.设计耐压为：40MPa(电动试压泵)；

5.测试温度：根据实际使用环境和介质温度；

6.压力测量精度：精度为满量程的2.5%；

7.该系统采用：16兆帕精度为0.25%；

8.该系统整体控制精度为FS 0.3-0.5%；

9.电源：交流380/220 V，50hz；

10.相对空气湿度要求：70-90%。

这套设备是根据客户的实际技术要求制造的；参考试压泵的实施标准；

JB/T9089-2014试压泵

JB/T6909-2014超高压泵

JB/T12013-2014自动控制测试压机

JB/T53194电动试压泵产品质量分级；

单屏电脑控制台实物图。图片仅供参考。请参考实物图。

计算机专用气瓶爆破软件现场测试曲线。图片仅供参考。请参考实物

计算机专用气瓶爆破软件现场测试曲线。图片仅供参考。请参考实物

电脑专用气瓶爆破软件现场测试曲线，图片仅供参考，请以实物为具体例子

客户提供的压力测试报告

客户提供的压力测试报告

客户提供的压力测试报告

二.设备配置的技术参数和详细功能描述：详细设备配置参数；

名字

明细项目

量

单元

保留票据

空气

一瓶

水

按

爆炸

打破

尝试

检查

机器

尝试

按

泵

控制

做

系

团结

计算机

一个

设置

飞利浦22英寸液晶显示器，带通讯端口主机

印字机

一个

平台

惠普彩色游戏系列

压力传感器

一个

分支

16兆帕的精度为0.25%

流量采集系统

一个

分支

生产

高精度电子秤

一个

平台

60公斤，常州宏仕达

压力测试泵控制系统

一个

设置

自产，数据采集控制输出，传感器电源，变频器控制

/tr>

变频器控制系统

台

海利普2.2KW

计算机操作台（单屏）

台

碳钢喷塑，出品

2D-SY71/40MPa电动试压泵

台

1.5KW电机，出品

设备配电系统

套

根据设备实际制作

软件

气瓶水压爆破

试验数据采集和控制软件

套

根据客户气瓶相关标准设计

注：个别配件在实际生产制作有可能参数不同，但不影响设备整体功能。

三、产品控制系统详细说明：

1、配套试压泵为2D-SY71/40Mpa,额定排出压力40Mpa，额定流量71L/h，配套为功率1.5KW普通电机。外型尺寸和重量无特殊。配套压力表、安全阀、压力传感器满足对应试压泵的要求，配套的压力传感器满足对应试压泵的要求。

2、本气瓶水压爆破试验机控制系统由单屏计算机操作台、电动试压泵及高精度电子秤等组成，可一次性完成实验。并自动得出试验过程中受检气瓶的屈服值、爆破压力值、爆破全过程涉水量、容积变形率、屈服变形量、爆破变形量、整个实验过程的时长等数据，并同时绘制出被试瓶压力-进水量关系曲线图、压力-时间关系曲线图及进水量-时间关系曲线图，通过打印机打印试压曲线，可以随时调取历史文档。根据客户提供表头，进行自动填写并可进行方便修改。控制软件功能根据客户气瓶相关标准设计，报表定制，并预留日后国标新功能升级通道。

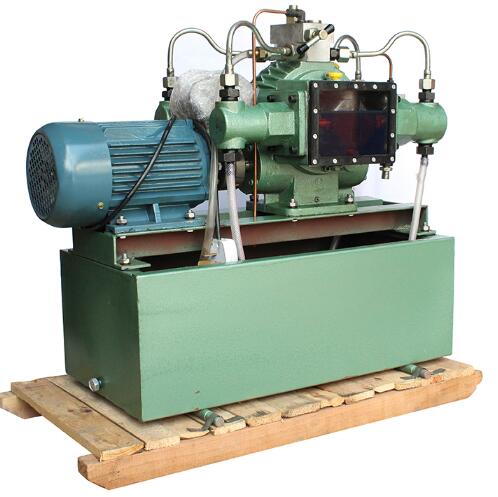

2D-SY71/40MPa型电动试压泵工作现场，图片仅供参考具体请以到货实物为准

试压泵型号

额定压力

流量

功率

电压

频率

重量

2D-SY71/40

40MPa

71L/h

1.5 KW

380 V

0-50 HZ

120kg

电动试压泵型号:2D-SY71/40MPa立式；

技术参数：额定压力40MPa，额定流量71L/h；

试压泵电机：380V/1.5KW变频电机；

试压泵控制系统：带本地手动启停与计算机控制功能；

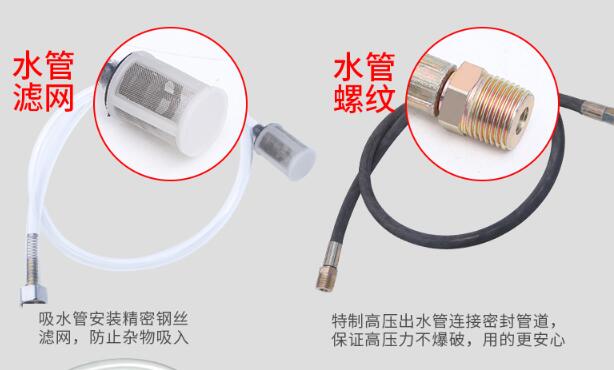

出口连接端：M22X1.5工作接头，连接一根两头为M22X1.5的内螺纹胶管；

手动卸荷阀：厂家标配；安全保护阀：厂家标配；

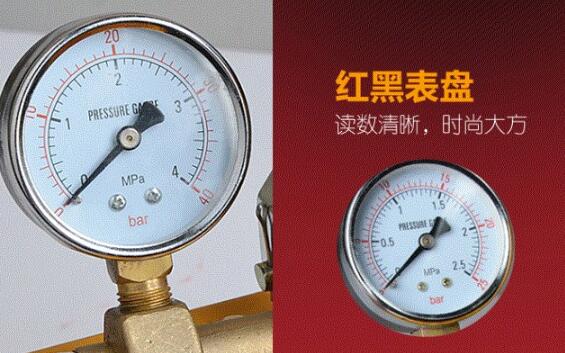

1.6级普通压力表：16MPa；

标配高压胶管：3米；

随机备件： 1套；
