泰山机械厂原试压泵控制系统升级为气瓶爆破试验机。一、设备运行条件:
1.本项目是在用户原有设备的情况下,增加新的配件,改造成适合用户使用的新设备。

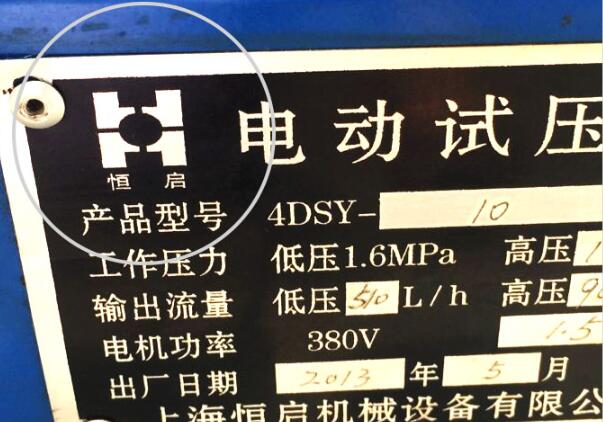

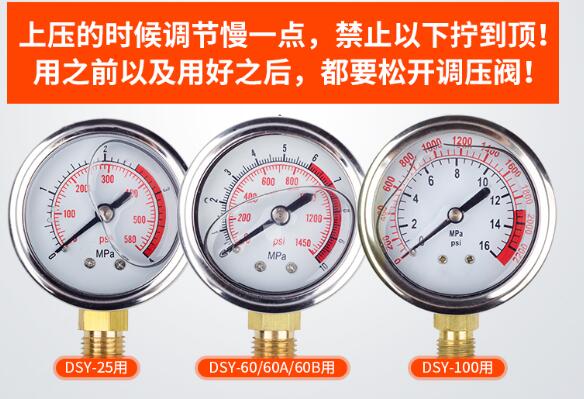

2.用户原始设备:包括一台电动试压泵、电脑和打印机;
3.测试介质:低浓度水或油(取决于用户的原电动试压泵);
4.设计耐压为:25MPa(压力传感器);
5.测试温度:常温;
6.压力测量精度:精度为满量程的千分之一;
7.该系统采用压力传感器,25MPa精度为0.1% FS;
8.系统整体保压精度:取决于原电动试压泵的实际保压效果;
9.该系统整体控制精度为FS 0.3-0.5%;
10.电源:ac380/220v,50hz
该套设备是根据客户原设备的非标准进行改造的(其中电动试压泵控制系统参照以下实施标准):
其中,参考试压泵实施标准:
JB/T9089-2014试压泵
JB/T6909-2014超高压泵
JB/T12013-2014自动控制测试压机
JB/T53194电动试压泵产品质量分级;
GB-T9234-1997电机往复泵;
GBT 7784-2006电机往复泵试验方法。
二.设备配置详细技术参数:名称
明细项目
量
单元
保留票据
项目改造的新配件
液体
变化
空气
一瓶
爆炸
打破
尝试
检查
机器
控制
做
系
团结
计算机
一个
设置
用户提供
用户提供
印字机
一个
平台
用户提供
用户提供
压力传感器(湖南菲斯特)
一个
分支
25MPa的精度为FS0.01%,
10m感应线,M20X1.5接口
增加
过滤隔离网(浙江大学中控)
一个
分支
传感器电源和信号滤波
增加
流量采集传感器(北京世纪华德)
一个
设置
流量采集系统
增加
高精度电子秤(常州宏事达)
台
F460-60kg 不锈钢秤台
新增
试压泵控制系统()
套
试压泵控制系统核心
新增
变频器及配电系统(松下)
套
松下VF200型4KW
新增
计算机操作台
台
用户自备
用户自备
电动试压泵
台
用户自备
用户自备
软
件
类
液化石油气瓶水压爆破
试验数据采集和控制软件
套
根据液化石油气瓶
水压试验爆破标准设计
新增
注:试压泵厂家配置,个别配件在实际生产制作有可能参数不同,但不影响设备整体功能。
2、本液化气瓶试验机控制系统由计算机操作台(客户自备)、试压泵(用户自备)等组成,可一次性完成实验。并自动得出试验过程中受检液化气气瓶的屈服值、爆破压力值、爆破全过程涉水量、容积变形率、屈服变形量、爆破变形量、整个实验过程的时长等数据,并同时绘制出被试瓶压力-进水量关系曲线图、压力-时间关系曲线图及进水量-时间关系曲线图,通过打印机打印试压曲线,可以随时调取历史文档。根据客户提供表头,进行自动填写并可进行方便修改。控制软件功能根据液化气气瓶国标其中水压试验及爆破标准设计,并增加了液化气气瓶压力交变试验疲劳测试功能。
