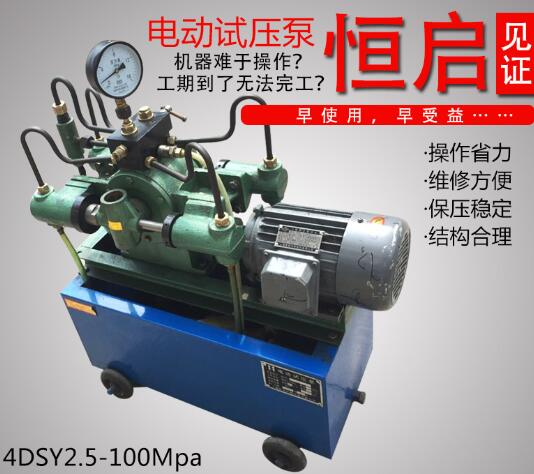

电动试压泵及集成保压试验装置技术协议

一、设备的使用条件：

1.在买方不需要增加除固定装置以外的其他设施的情况下，设备可以正常安装和使用；

2.工作环境：0 ~ 45，无可燃气体，通风干燥，周围无强电磁干扰信号；

3.试验介质：水、乳液、防锈水和粘度与水相近的中性油；

4.测试温度：根据实际使用环境和介质温度；

5.集成保压试验装置的总体控制精度为FS 0.3-0.5%；

6.电源：交流380/220 V，50hz；

7.相对空气湿度要求：70-90%。

这套设备是根据客户的实际技术要求制造的。

其中，参考试压泵实施标准：

JB/T9089-2014试压泵

JB/T6909-2014超高压泵

JB/T12013-2014自动控制测试压机

JB/T53194电动试压泵产品质量分级；

GB-T9234-1997电机往复泵；

GBT 7784-2006电机往复泵试验方法。

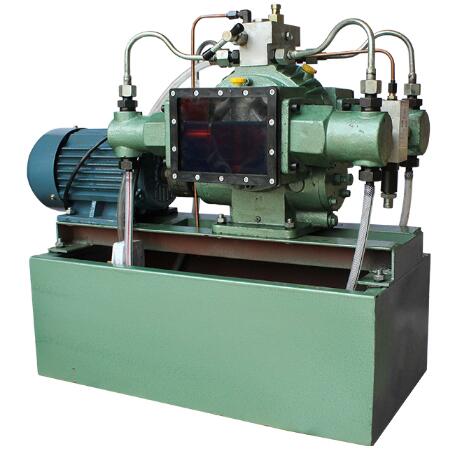

Ii .3D-SY100/100MPa电动试压泵详细技术参数：

试压泵的类型

额定压力

额定流量

能力

电压

频率

3D-SY100/100

100MPa

100升/小时

7.5千瓦

380伏

0-50 HZ

技术参数：额定压力100MPa，额定低压流量1000L/h，额定低压流量100l/h；

试压泵电机：7.5KW普通电机；

试压泵控制系统：具有就地手动启停功能；

出口连接端：M22X1.5工作接头，两端连接5m内螺纹橡胶软管m22x 1.5；

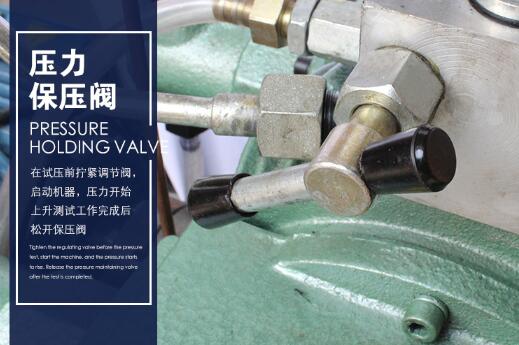

手动卸荷阀：厂家标配；

安全保护阀：厂家标配；

附加水箱：安装在撬装试压泵上；

150圆不锈钢耐冲击压力表：1.6级160兆帕；

标准高压软管：5米；

随机备件：1套；

Iii .SKD-JBCZ110集成保压试验装置配置为与3D-SY100/100兆帕电动试压泵一起使用；

产品名称

工厂贾

规格和型号

清点数量

单比特

保留票据

高压常闭电磁阀

Kaiborui

110兆帕

一个

设置

110兆帕减压阀，DN6

高压止回阀

乐游

140兆帕

一个

设置

140兆帕，DN6

高压过滤器

Kaiborui

110兆帕

一个

设置

110兆帕，DN6

手动针阀

乐游

140兆帕

一个

设置

140兆帕，DN6

歧管集成盒

不锈钢

一个

设置

不锈钢

集成油箱的高压歧管

140兆帕

一个

设置

不锈钢

地震电接触压力计

济南长城

160兆帕

一个

块

1.6级不锈钢防震150圆

压力传感器

菲尔斯特

120兆帕

一个

分支

精度FS0.25%，感应线10m

注：个别配件在实际生产中可能有不同的参数，但不影响设备的整体功能。一体化保压试验装置入口工作接头螺纹：M22X1.5；一体化保压试验装置出口工作接头螺纹：M22X1.5；整体保压试验装置的卸压出口工作接头螺纹：M22X1.5
