超高压250兆帕试压泵综合水压试验系统技术方案
5.设计耐压:油压电动试压泵200MPa,水压250MPa;
一、电动试压泵设备的使用条件:
6.该系统的油压由200兆帕高压电动试压泵和试压泵的压力控制阀箱分别控制。
本系统水压由一台250兆帕高压电动试压泵和两台试压泵压力控制阀组控制;
7.本系统水压采用3D-SY180/250MPa高压电动试压泵为动力源,15KW变频电机;
该系统以4D-SY54/200兆帕高压电动试压泵为动力源,油压采用7.5千瓦变频电机。
8.本系统试压泵的压力控制阀组采用高压单向阀、截止阀和两个高压气动阀作为压力保护和泄压阀组;
9.测试温度:根据实际使用环境和介质温度;
10.压力测量精度:本系统采用250兆帕压力传感器和250兆帕压力表(标准),满量程精度为FS0.25
11.为了减少压力测试中的误差,本系统的压力测试采用了精度在100兆帕以下的压力传感器,精度为0.25%。为了减少压力试验中传感器与压力表之间的精度误差,系统采用100兆帕传感器压力试验时,还采用1.6级150圆不锈钢耐冲击100兆帕压力表相互对应;
11.为了减少压力测试中的误差,在105兆帕和140兆帕的压力测试中使用了160兆帕时精度为0.25%的压力传感器。为了减少压力试验中传感器与压力表之间的精度误差,系统在采用160兆帕传感器压力试验时,还采用1.6级150圆不锈钢耐冲击160兆帕压力表相互对应;
11.为了减少压力测试中的误差,系统在245兆帕的压力测试中采用了一个精度为0.25%的压力传感器。为了减少压力试验中传感器与压力表之间的精度误差,系统在采用250兆帕传感器进行压力试验时,还采用1.6级150圆不锈钢耐冲击250兆帕压力表相互对应;
12.该系统的总体控制精度为fs 0.3-0.5%;
13.电源:ac380/220v,50hz
1.在买方不需要增加除固定装置以外的其他设施的情况下,设备可以正常安装和使用;
2.环境温度:5~42(车间正常工作温度);
3.被测对象:安全阀;
4.试验介质为:水和32 #液压油。如果使用环境在零度以下,请自行选择防冻介质;
14.相对空气湿度要求:70-90%。
这套设备是根据客户的实际技术要求制造的;参考试压泵的实施标准;
JB/T9089-2014试压泵,JB/T6909-2014超高压泵,JB/T12013-2014自控试压泵
JB/T53194电动试压泵产品质量分级;
高清视频监控系统参考标准:
(1)公共安全行业标准和公安部对安全防范项目的管理要求;
(2)GB50198-94《民用闭路电视监控系统工程技术规范》;(3)国家其他相关法律法规。
以上是客户的技术要求。根据客户的技术要求,结合我公司的类似工程,技术方案如下:
以上是客户的技术要求。根据客户的技术要求,结合我公司的类似工程,技术方案如下:
Iii .250兆帕计算机高压测试系统的配置参数及报价:
名字
明细项目
量
单元
保留票据
价格(元)
数
计算
机器
高的
按
测量
尝试
系
团结
压力测试泵控制系统
油压水压控制系统计算机主机
设置
台湾省燕化工业计算机
油压、水压控制系统显示器
台
飞利浦22寸液晶显示器
监控系统显示器
台
飞利浦22寸液晶显示器
打印机
台
惠普激光打印系列
试压泵智能控制系统
套
出品
变频器及变频控制系统
台
18.5KW控制15KW变频电机
三屏计算机操作台及变频控制箱
台
碳钢喷塑,出品
浙大中控数显记录仪
台
浙大中控,操作台显示实时压力
高清网络摄像机,四路高清摄像监控系统及网络数据线等
套
海康威视网络硬盘录像机加四路高清摄像以及安装
3D-SY180/250MPa电动试压泵含250兆帕压力传感器及250兆帕压力表
套
出品,15KW变频电机
4D-SY54/200MPa电动试压泵
台
出品,7.5KW变频电机
200MPa标准试压泵压力控制阀组箱
套
详见下页附表,移动式阀组箱
250MPa标准试压泵压力控制阀组箱
套
详见下页附表,移动式阀组箱
300L试压泵不锈钢水箱
台
250MPa试压泵用,含自动补水系统
250MPa试压泵高压输出五路管汇阀门等
套
气控单向阀镜面不锈钢管汇阀门
设备整体配电及UPS配电系统
套
山特城堡系列C2K标机
软
件
专用试压泵压力测试控制软件
套
根据客户需求非标设计
试压泵压力测试控制软件脱机版
套
根据客户需求非标设计
便携式压力采集系统
套
SKD-2015型,出品
设备集成包装运费及安装调试费
13%增值税
设备总价
注:个别配件在实际生产制作有可能参数不同,但不影响设备整体
本报价为不含质保金价格,最终请以双方技术协议中最终配置价格为准。
压力数显功能:系统不仅在计算机软件上可实现压力参数实时显示,还可通过数显记录仪(非低端XST数显压力表)在操作台上进行显示,直观方便准确,精确高。显示值可任意调节小数点后一至两位。
附表一:试压泵压力控制阀组箱的详细配置:
品 名
厂 家
规格型号
数量
单位
备 注
高压气控卸压阀
LOYO
250MPa
套
专利产品,压力控制阀组卸压用
高压气控保压阀
LOYO
250MPa
套
专利产品,压力控制阀组保压用
高压单向阀
LOYO
250MPa
套
压力控制阀组保压
高压手动截止阀
LOYO
250MPa
套
压力控制阀组备用泄压阀
压力控制阀组多通接头
LOYO
不锈钢
若干
套
高压多通阀块及高压接头
压力控制阀组高压管汇
LOYO
250MPa
若干
套
镜面不锈钢
小气泵
8KG,1.5KW
套
高压控制阀组供气
耐震电接点压力表
济南长城
100MPa
块
1.6级不锈钢耐震150圆
接头标准M20X1.5低压试压用
160MPa
块
1.6级不锈钢耐震150圆
接头标准M20X1.5 140MPa试压用
压力传感器
广州森诺
100MPa
支
精度FS0.5%,传感线10米,
接头标准M20X1.5,低压试压用
160MPa
支
精度FS0.25%,传感线10米,
接头标准M20X1.5,140MPa试压用
245MPa压力试验时专用
250MPa
支
含在泵上,精度FS0.25%,传感线10米,
接头标准M20X1.5,245MPa试压用
250MPa
块
含在泵上,1.6级不锈钢耐震150圆
接头标准M20X1.5 245MPa试压用
注:个别配件在实际生产制作有可能参数不同,但不影响设备整体功能。
200MPa和250MPa电动试压泵压力输出工作接头螺纹为M30X2,通过一根高压胶管连接到试压泵压力控制阀组箱,阀组箱的接口也是输出工作接头螺纹为M30X2,可通过一根高压胶管连接到客户安全阀上面,安全阀上可做变径接头对接。
双屏计算机操作台在车间实物图片,图片仅供参考具体请以到货实物为准
双屏计算机操作台在操作间实物图片,图片仅供参考具体请以到货实物为准
电动试压泵型号:3D-SY180/250Mpa水箱集成式,图片仅供参考具体请以到货实物为准
试压泵型号
额定压力
流量
功率
电压
频率
重量
3D-SY180/250
250MPa
180L/h
15 KW
380 V
0-50 HZ
950kg
电动试压泵型号:3D-SY180/250MPa;
技术参数:额定压力250MPa,额定流量180L/h;
试压泵电机:380V/15KW变频电机;
试压泵材质:不锈钢阀芯、阀座;
试压泵控制系统:带本地手动启停与计算机远程控制功能;
出口连接端:M30X2工作接头,连接一根两头为M30X2的内螺纹胶管;
手动卸荷阀:厂家标配;
安全保护阀:厂家标配;
1.6级耐震压力表:250MPa;
标配高压胶管:2米;
随机备件: 1套;
本试压泵为生产定制泵,加大试压泵底撬加装试压泵压力控制阀组管汇阀门等。

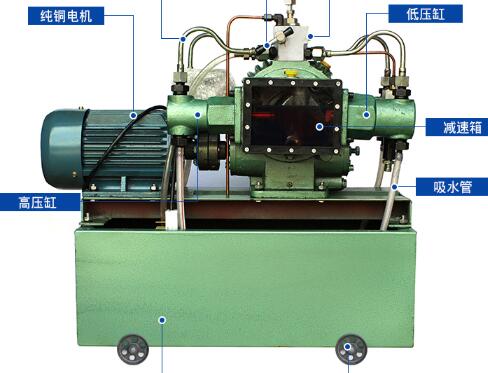

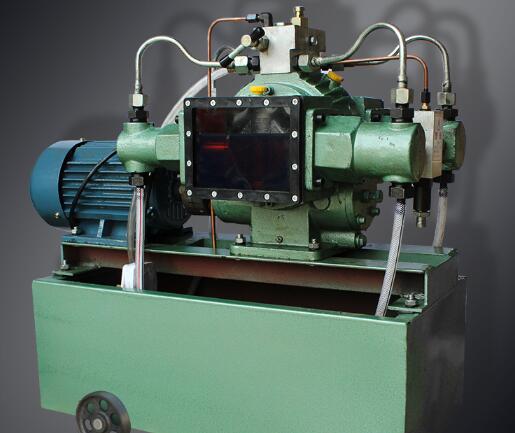

油压用4D-SY54/200MPa电动试压泵现场实物图片,图片仅供参考具体请以到货实物为准
电动试压泵型号
额定压力
流量
功率
电压
频率
重量
4D-SY54/200
200MPa
54L/h
7.5KW
380 V
0-50 HZ
450kg
电动试压泵型号:4D-SY54/200MPa卧式;
技术参数:额定压力200MPa,额定低压流量1720L/h,额定高压流量54L/h;
试压泵电机:380V/7.5KW变频电机;
试压泵控制系统:带本地手动启停与计算机远程控制功能;
出口连接端:M30X2工作接头,连接一根两头为M30X2的内螺纹胶管;
手动卸荷阀:厂家标配;
安全保护阀:厂家标配;
1.6级150圆不锈钢耐震压力表:250MPa;
标配高压胶管:3米;
随机备件: 1套;
该泵在1.6MPa之前低压缸工作,流量为1720升每小时,超过1.6兆帕之后自动切换到高压缸工作,流量54升每小时。
不锈钢试压泵压力控制阀组,高压气控阀单向阀。图片仅供参考具体请以到货实物为准。
不锈钢试压泵压力控制阀组,高压气控阀单向阀。图片仅供参考具体请以到货实物为准。
高压试压泵以及试压泵压力控制阀组在试压现场,图片仅供参考具体请以到货实物为准
SKD-2015便携式试压泵压力采集系统,图片仅供参考具体请以到货实物为准
