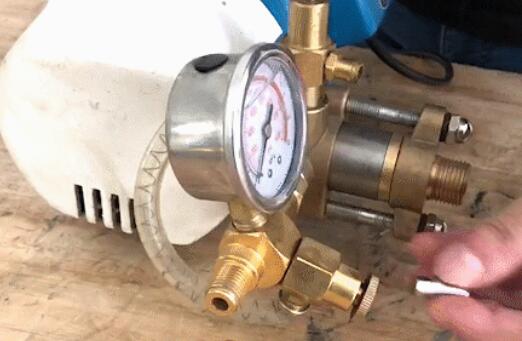

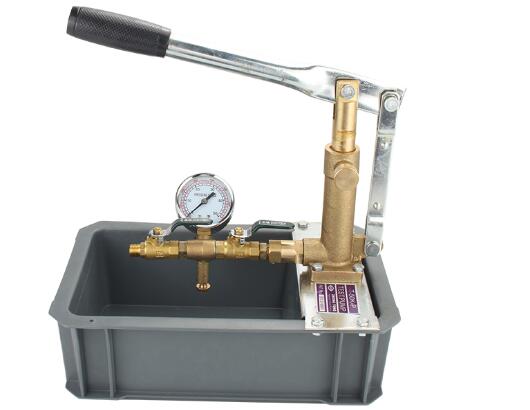

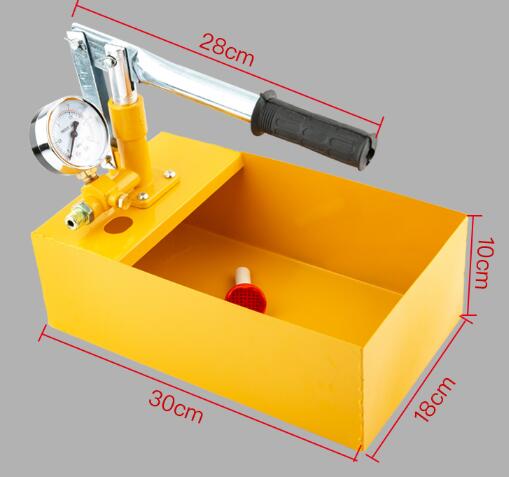

试压泵厂家郑重向客户承诺,我公司以质量求发展,以服务为根本。我公司是一家专业从事压力测试泵、电动压力测试泵、气动压力测试泵、各种高压流体压力测试设备和超高压测试设备的系统集成供应商。
一、试压泵厂家:试压泵控制系统运营流程描述
根据《说明书》的要求,在进出口管道和各种电缆线路连接正确的情况下,应进行以下操作:
1)打开控制系统
2)设置参数(停机压力、停留时间、测试端口数量、泄漏压力标准)
3)启动自动测试程序,系统自动升压至目标压力,进入保压正时。(达到压力后,先关闭手动截止阀,然后点击卸载阀按钮,卸载泵端压力,最后拔下快速接头)
4)保压定时完成后,系统会发出提示音,手动解除压力。
5)压力卸载完成,压力试验结束。
6)查询并打印记录。
注意:当一个回路的测试压力达到目标压力时,快速接头可以拔出并连接到新的测试端口。
2.原理图
图1:结构示意图和效果图
图片仅供参考。请参考实际商品。
设备效果图,图片仅供参考,请以实际到货为准。
3.设备部件清单
序列号
名 称
型号规格
品牌
技术参数
数量
耐震压力表
济南长城
OD:60mm,量程:0~4MPa,1个;0~2.5MPa,6个;轴向有边,面板安装,不锈钢材料,精度等级:1.6,MPa与PSI双刻度
两位两通电磁阀
凯铂瑞
常开,工作压力2MPa,通径4mm
单向阀
克泰
工作压力14MPa,通径6mm
压力变送器
菲尔斯特
4~20mA,2.5MPa,
截止阀
LOYO
工作压力14MPa,通径6mm
溢流阀
克泰
伺服泵
HGP一1A一F2RX一2B
Hydraomax
工程塑料接线箱
博太科
用于把传感器电缆集成到一个箱子里
测试单元集成阀块
LOYO
高精密过滤器
黎明
50u及10u各一个
伺服电机
台达
750W,
NPT1/4"快速自封接头
宝石
10MPa
油箱底架
不锈钢面板
接头管路
高压软管
宝石
1/4",6米
电控系统
DK-SY
SIKAIDA
低压电器
正泰
设备配电系统
液压泵控制核心
SIKAIDA
六路压力控制采集
工业平板计算机
10寸
海为
打印机
惠普彩打
专业控制软件
SIKAIDA
注:个别配件在实际生产制作有可能参数不同,但不影响设备整体功能。
所有设备安装调试附件均未列出,包括电线电缆、数据线以及其他管汇接头金属辅料等。
4.系统主要功能
4.1. 系统具备紧急关断操作按钮,紧急情况按下“紧急停止”按钮迅速关断系统总电源,同时对承受高压的管路和腔体进行卸压。
4.2. 控制台上手动/自动控制泵的启动停止、容器卸荷阀、截止阀开启与关闭。
4.3. 控制系统可实现自动开机、自动检测、分阶段升压、自动保压、自动卸压等功能。
4.4. 数据记录功能:在系统启动以后可以实时记录工作过程中压力的变化数据。
4.5. 数据报表:将测试中的压力变化数据以数据表的形式输出,输出的报告格式可以根据招标方要求进行制作。
4.6. 压力数显功能:系统在微机上可实现压力参数实时显示,显示值精度0.01MPa。
4.7. 自动、手动切换操作功能:当由于系统不需要自动操作功能时,可通过操作台转换开关选择手动控制泵端阀、容器阀。自动与手动操作均可打印报告。
4.8. 故障报警:当出现超压过载等异常情况时,系统自动停止测试并卸除工件压力发出报警信号。
4.9. 控制软件
软件内工艺参数设置包括:测试总段数设置,安全压力设置,分段压力值,停机提前值,容器变形期,保压时间,选择是否停机、卸压等。
在第一次升压之前,系统会判定容器内的压力是不是达到卸荷下限值。如超过,视为压力过高,会先卸荷至压力达到许可的范围之内再行加压。在试压结束,完成最后一段参数以后,系统也会强制性卸荷,保证容器内残压在许可范围以内,方为试压结束,以保证安全。
默认情况下,系统应在设置好各组参数以后,运行于微机自动状态。操作人员应该在每次测试任务开始时首先输入或确认测试信息,得到一个新的作业序号,然后开始测试。下一次测试时重复同样的操作即可。
