泵体的结构特点(高压电动试压泵有哪些结构特点?)
来源:未知 时间:2021-04-27

高压电动试压泵利用柱塞平行于传动轴在柱塞孔内往复运动引起的体积变化来工作。由于柱塞和柱塞孔是圆形的,加工时可以紧密贴合,实现高精度配合,因此高压泵具有容积效率高、运行稳定、噪音低、工作压力低等优点。

高压电动试压泵的结构特点

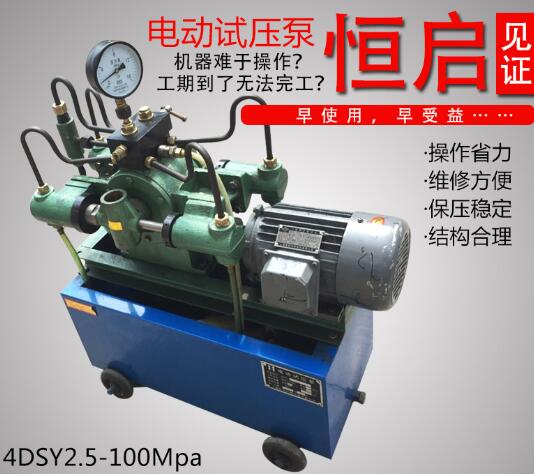

高压电动试压泵的传动部分采用卧式摆线针轮减速器,然后通过主轴的偏心滑块机构带动十字头在水平滑道内往复运动。高压电动试压泵驱动柱塞在液压缸内往复运动,排出高压液体。整个高压电动试压泵体置于水箱上方,固定在与水箱盖平齐的机座上,相对安装,便于液压缸部分易损件的拆装及其他维修工作,使整体结构紧凑,外观造型大方。

高压电动试压泵缸体是试压泵的关键部件,由柱塞副和阀门系统组成。同时,柱塞、密封件、套筒、阀门和阀套是关键零件和易损零件,它们是配合零件。这种高压电动试压泵是一种超高压往复泵,不仅具有超高压的工作功能。更重要的是,在超高压下安全可靠。

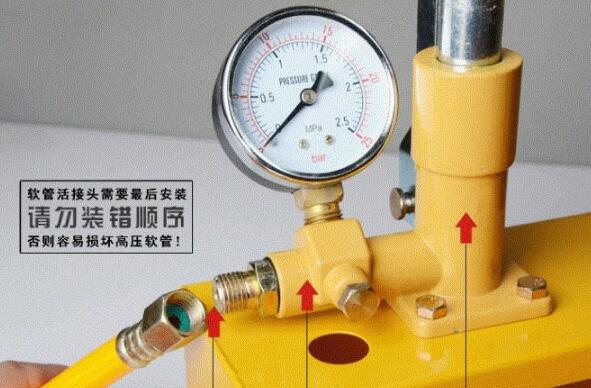

因此,从两个气缸排出的压力液体通过集水管进入集水体,在集水体的中上部设置安全阀,其开启压力标定为出厂时额外工作压力的1.1-1.2倍。在集水体的后上方设置一个泄压阀,用于紧急泄压,但不用于被测容器的泄压。此外,在集水体上方的前部安装有压力表,以显示压力。为了避免泵的脉动压力影响仪表的读数,在仪表的下部安装了一个阻尼装置。
