灭火器筒体液压爆炸试验机技术协议

一、设备的使用条件：

1.在买方不需要增加除固定装置以外的其他设施的情况下，设备可以正常安装和使用；

2.工作环境：0 ~ 45，无可燃气体，通风干燥，周围无强电磁干扰信号；

3.试验介质：水、乳液、防锈水和粘度与水相近的中性油；

4.设计耐压为：25MPa(电动试压泵)；

5.测试温度：根据实际使用环境和介质温度；

6.压力测量精度：精度为满量程的2.5%；

7.该系统采用：16兆帕压力传感器，精度为0.25%；

8.该系统整体控制精度为FS 0.3-0.5%；

9.电源：交流380/220 V，50hz；

10.相对空气湿度要求：70-90%。

这套设备是根据客户的实际技术要求制造的；参考试压泵的实施标准；

JB/T9089-2014试压泵

JB/T6909-2014超高压泵

JB/T12013-2014自动控制测试压机

JB/T53194电动试压泵产品质量分级；

单屏电脑控制台实物图。图片仅供参考。请参考实物图。

计算机专用灭火器爆破软件现场测试曲线。图片仅供参考。请参考实物

电脑专用灭火器爆破软件现场测试曲线，图片仅供参考，请以实物为准

span style="font-family: SimSun;font-size:16px;">

二、设备配置部分技术参数及详细功能描述：设备详细配置参数：

名称

明细项

数量

单位

备 注

灭

火

器

筒

体

水

压

爆

破

试

验

机

试压泵控制系统

计算机

套

飞利浦22寸液晶显示器，带com口主机

打印机

台

惠普彩打系列

压力传感器（干粉、水基）

支

16 MPa精度为FS0.25%

流量采集系统

支

出品

高精度电子秤

台

常州宏事达

试压泵控制系统

套

出品，数据采集控制输出，传感器电源，变频器控制

变频器

台

海利普2.2KW

计算机操作台（单屏）

台

碳钢喷塑，出品

2D-SY120/25MPa电动试压泵

台

1.5KW电机，出品

电磁阀阀组

套

压力交变，疲劳测试专用阀组

设备配电系统

套

根据设备实际制作

软件

灭火器筒体水压爆破

试验数据采集和控制软件

套

根据 GB4351-2007手提式灭火器其中水压试验及爆破标准设计，增加了压力交变疲劳测试功能标准设计

注：个别配件在实际生产制作有可能参数不同，但不影响设备整体功能。

三、产品控制系统详细说明：

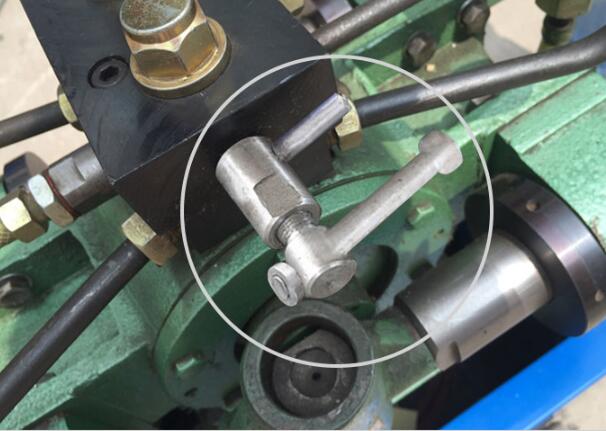

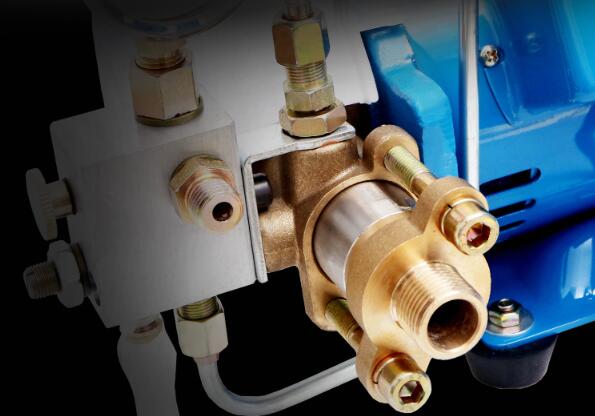

1、配套试压泵为2D-SY120/25Mpa,额定排出压力25Mpa，额定流量120L/h，配套为功率1.5KW普通电机。外型尺寸和重量无特殊。配套压力表、安全阀、压力传感器满足对应试压泵的要求，配套的压力传感器满足对应试压泵的要求。

2、本灭火器筒体水压爆破试验机控制系统由单屏计算机操作台、电动试压泵及高精度电子秤等组成，可一次性完成实验。并自动得出试验过程中受检干粉灭火器筒体的屈服值、爆破压力值、爆破全过程涉水量、容积变形率、屈服变形量、爆破变形量、整个实验过程的时长等数据，并同时绘制出被试瓶压力-进水量关系曲线图、压力-时间关系曲线图及进水量-时间关系曲线图，通过打印机打印试压曲线，可以随时调取历史文档。根据客户提供表头，进行自动填写并可进行方便修改。控制软件功能根据GB4351-2007手提式干粉灭火器其中水压试验及爆破及二氧化碳灭火器水压爆破试验标准设计，并预留日后国标新功能升级通道。
