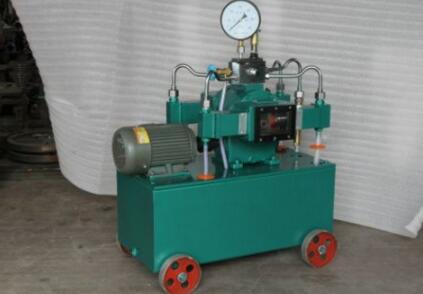

试压泵的使用范围比较广泛，一般在各种容器、钢瓶、消防器进行水压试验的时候，都会用到。试压泵主要分为电动试压泵与手动试压泵两种。一般生活中比较常见的还是手动试压泵，这种试压泵的优势在于，体积小，运输方便。那么瘦试压泵的工作原理是什么呢?原理图是怎样的。

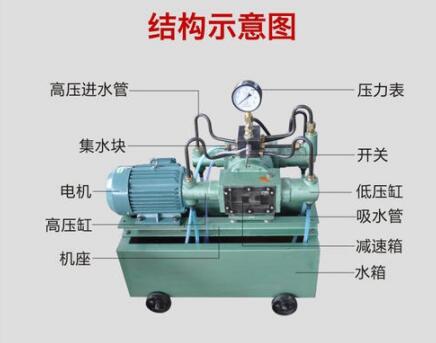

手动试压泵原理图：

手动管道加压泵由泵体、柱塞、密封圈、控制阀、压力表和水箱组成。

1.连接试压泵:试压泵通过连接软管从室内供水管道的下管道出口连接到室内供水管道系统。

2.向管道注水:打开进水总水阀向室内供水管系统注水，同时打开试压泵泄压开关，管道注满水，试压泵水箱注满水后，立即关闭进水总水阀和试压泵泄压开关。

3.给管道加压:按下试压泵手柄，给室内供水管系统加压，直到试压泵压力表指示的压力达到试验压力(0。6MPa)停止加压。

4.排出管道中的空气:慢慢松开每个出水口的塞子，听到空气排出或水喷出时，立即拧紧塞子。

5.继续给管道加压:再次操作试压泵手柄，给室内供水管系统加压，直到试压泵压力表指示的压力达到试验压力(0。6MPa)停止加压。然后按照规定的检验方法完成室内给水管道系统的试压。测试完成后，打开试压泵的泄压开关，排出管道内的压力。

操作方式：

1.当柱塞通过手柄被提起时，泵体内会产生真空。

2.进水阀打开进水过滤器和进水管进入泵体。

3.按下手柄，关闭进水阀，推开出水阀，使压力水输出，进入被测装置。

4.进行往复工作，实现额定压力的试压。

手动试压泵原理图大家只要结合以上的内容来看就明白了，手动试压泵操作起来其实挺简单的。除了上诉方法外，也可以分别对室内的冷热水系统进行压力试验，这样可以一次就完成冷热水系统的压力测试，是一种比较省时省力的方法。
