一、电动试压泵综合设备总体功能概述：

集成电动试压泵设备由数字记录仪压力采集系统、多功能压力遥控系统和3D-SY150/130 MpA电动试压泵,组成，它们都集成在设备底盘中。

3D-SY150/130MPa电动试压泵由压力遥控系统(电子控制)控制，也可独立进行试压，或通过数字记录仪的压力采集系统软件采集试压数据，显示压力时间和压力实时曲线，自动生成存储报告和打印报告。

二.详细的设备配置列表如下：

注：个别配件在实际生产中可能有不同的参数，但不影响设备的整体功能。

名字

明细项目

数

数量

单一的

sonormal="" style="margin: 0px; padding: 0px;">位

生产厂家

规格型号

电动试压泵控制系统

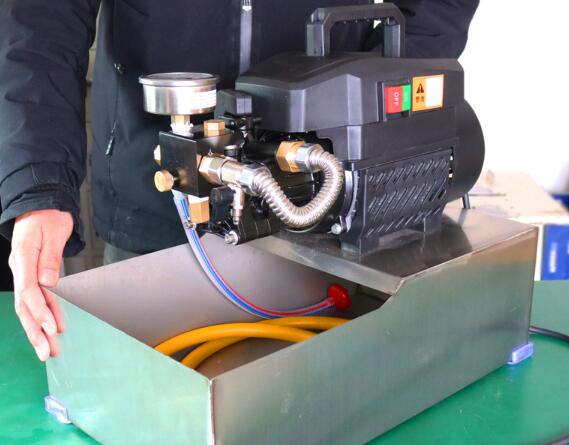

3D-SY150/130MPa

电动试压泵

台

普 航

额定排出压力130MPa，

额定流量150升每小时，7.5KW电机

电接点压力表

块

济南长城仪表

精度0.5级，压力160MPa，径向不锈钢制

高压单项阀及安装组件

套

美国HIP

压力20000PSI，通径DN6，试压泵精度保压

压力遥控自控控制系统

套

普 航

试压泵控制系统核心，手动近控，遥控远程

压力传感器

支

湖南

量程150MPa，精度为满量程FS0.1%

数显记录仪压力采集系统

套

普 航

五寸彩屏数显记录仪，微型针式打印机

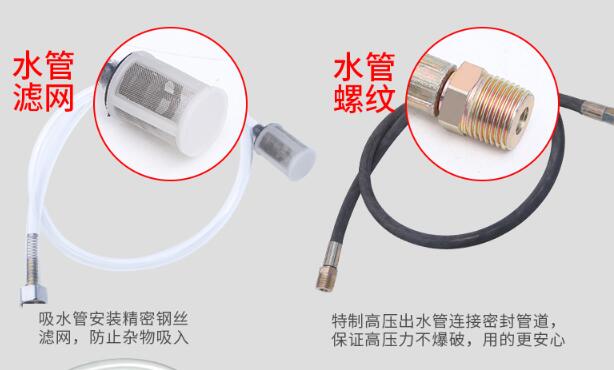

配电系统及设备相关配件

套

普 航

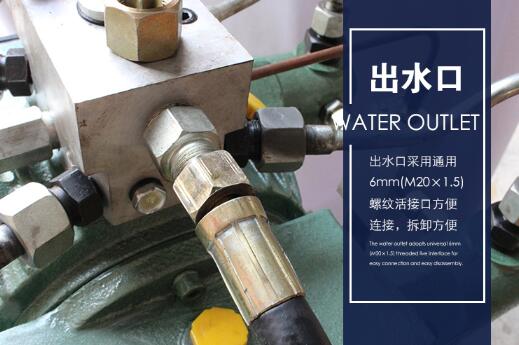

设备配电系统及高压阀门管汇

据现场实际需要定制

设备控制柜

台

普 航

试压泵级控制系统与阀组集成在控制柜内

三、设备的使用条件：

1、设备可在需方不必增加其它设施的情况下可正常安装使用；

2、环境温度：-5℃~42℃；

3、试验介质:水或浓度较低的油类；

4、设计耐压: 0-130MPa；

5、测试温度：常温；

6、压力传感器及压力表：传感器0-150MPa，压力表0-160MPa；

7、压力测量精度：传感器精准度为满量程FS0.1%，压力表为1.6级；

8、系统的整体控制精度为FS 0.3-0.5%；

9、电源：AC380/220V,50Hz；

10、相对空气湿度要求：≤70-90%。

控制系统的主要功能参照试压泵国标文件非标制作。其中参考试压泵执行标准：

JB/T9089-1999打压泵

JB/T53194电动试压泵产品质量分等

GB-T9234-1997机动往复泵

GBT 7784-2006机动往复泵试验方法
