中原油田试压泵控制系统采购计划详细技术规范

1、设备名称.数量

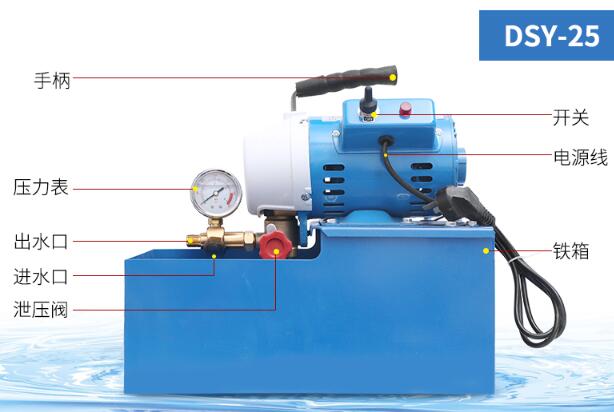

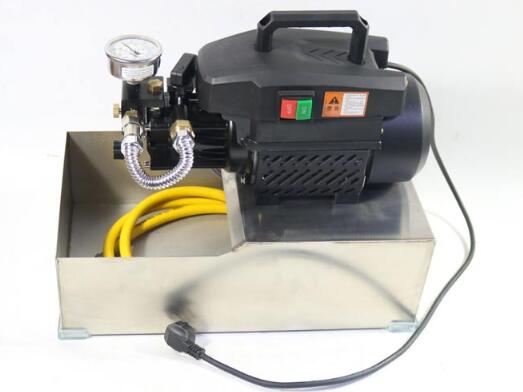

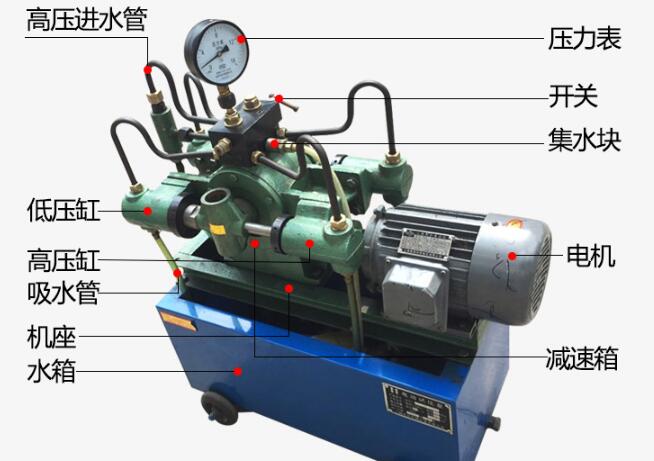

名称：电动试压泵

数量：2套

dana, Helvetica, sans-serif; WHITE-SPACE: normal; COLOR: rgb(0,0,0); WORD-SPACING: 0px; PADDING-TOP: 0px; -webkit-text-stroke-width: 0px">2、主要性能：

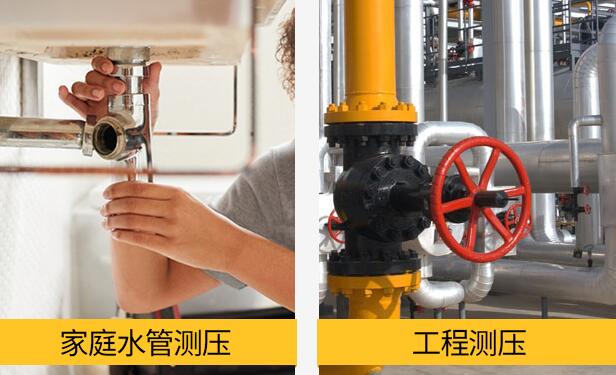

2.1适用于各类压力容器、锅炉、管道、阀门等作强度试验、密封试验、爆破试验、以及实验室中获得高压液体；也可用于漏失量检测及高压介质灌注。

2.2具有流量大、效率高、运行平稳、性能稳定、操作性能好、试压压力手动任意调节，具有自保压功能。

2.3 产品配置均采用电机驱动，根据用户的需求，可采用柴油机或汽油机等作为驱动方式，但需特殊定制。

3、技术参数

3.1技术参数：

泵 速：500 r/min

柱塞行程：48 mm

额定流量：3000L/h

额定压力：15MPa

功 率：15KW

重 量：500KG

泵外形尺寸：1470×730×760mm

系统配置：（等同于或高于此配置）

1、设备名称.数量

名称：电动试压泵

数量： 2 台

2、主要性能：

2.1适用于各类压力容器、锅炉、管道、阀门等作强度试验、密封试验、爆破试验、以及实验室中获得高压液体；也可用于漏失量检测及高压介质灌注。

2.2具有流量大、效率高、运行平稳、性能稳定、操作性能好、试压压力手动任意调节，具有自保压功能。

2.3 产品配置均采用电机驱动，根据用户的需求，可采用柴油机或汽油机等作为驱动方式，但需特殊定制。

3.2 技术参数

泵 速：500 r/min

柱塞行程：56 mm

额定流量：2400L/h

额定压力：40MPa

功 率：30KW

重 量：1000KG

泵外形尺寸(长*宽*高)：1770×1290×880mm

系统配置：（等同于或高于此配置）

序 号

名 称

型 号

单 位

数量

备 注

文本控制器

MD204L

台

EVIEW

微型打印机

40MM

台

双输出电源

DC24V DC5V

台

可编程控制器

PLC 16DI 16DO

套

I/O:32点

模拟量模块

PLC 2AD 12bit

台

12位高速

通讯模块及电缆

PLC-PC RS232

件

PLC→PC

控制元件

台

按钮指示灯等

远控阀中间继电器

MY2NJ+PYF08A

套

主电机电气控制器

30KW

台

电源连接橡套电缆

30KW

套

5米

电机连接橡套电缆

30KW

套

5米

电磁阀专用控制电缆

RVV-3

套

10米配航空插头

压力变送器信号电缆

RVVP

套

10米配航空插头

泵接线盒

套

备用插座

套

操作控制箱

600X450X300

台
