中海油天津分公司购买了我们的进口气动试压泵，包括盘式记录仪

气动试压泵的组成

该装置主要由试压泵总成和记录仪总成组成。

1.气动压力测试泵的功能：

工作压力：20300磅/平方英寸

气源压力：100磅/平方英寸

工作介质：清水或液压油

录制方式：机械式光盘刻录机

2.1压力测试泵组件

(1)一个撬装底座用于安装液压元件，如液压泵、阀门零件、压力表和管道。

(2)一台1:35低压气动液压泵，1『NPT』输入口和1/2『NPT』压力输出口，泵排量40.8mL/冲程。这台泵是从美国进口的。

(3)一台133，360，240高压气动液压泵，3/8〔NPT〕出口，泵排量6.15mL/冲程。这台泵是从美国进口的。

(4)两个工作压力为20000磅/平方英寸的高压截止阀，一个用于保压，另一个用于泄压。这些阀门是从美国或德国进口的。

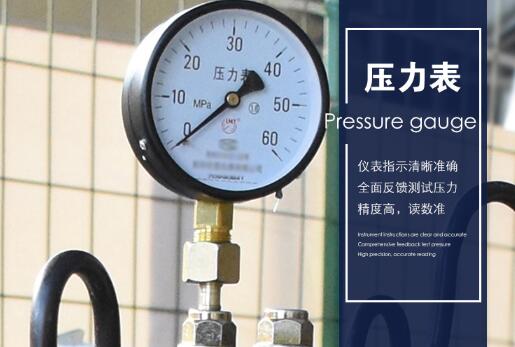

(5)0 ~ 2000巴(0 ~ 29000磅/平方英寸)范围的OD100抗震压力表。压力表是德国进口的。

(6)气源歧管，包括截止阀、压力调节阀、过滤器、油雾喷射器和两个用于显示以下压力的3360压力表

A.气源压力为0 ~ 1.6兆帕(0 ~ 232磅/平方英寸)；

B.气动泵的工作气源为0 ~ 1.6 MPa(0 ~ 232 psi)；

(7)从美国或德国进口的爆破片。

ing: 0px; margin: 0px; font-family: 宋体; line-height: 24px;">（8） 其他必要的单向阀，泄压阀，接头等。

（9） 一个 1″×15m气源管线。

（10）一根 ?6×15m/200MPa 高压软管. 自美国货德国进口.

（11）一根1〞×15m吸水软管。

（12）一套备件。

（13）一套密封件。

（14）一套工具。

（15）两套英文资料。

2.2 圆盘记录仪。荷兰进口

一个固定在撬装底坐上的圆盘记录仪。

（1） I316不锈钢箱体,抗候防腐。

（2） 记录纸直径223mm,宽度80mm。

（3） 机械弹簧转动，1小时或4小时可调。

（4） 带玻璃保护视窗。

（5） 精度1.0 (+/- 1%全量程).

（6） 底部接口1/2" NPT.

序号

名称

型号

参数

原产地


低压气动泵

W020L

气液比：1:35

最高输出压力：3600PSI

排量：40.8mL/stroke

美国

高压气动泵

W151L

气液比：1:240

最高输出压力：23700PSI

排量：6.15mL/stroke

出厂设定压力：20000PSI

美国

高压截止阀

20NSS-FH9-1

工作压力：20000PSI

接口：9/16

美国或德国

高压单流阀

20CSS-FH9

工作压力：20000PSI

接口：9/16

美国或德国

圆盘记录仪

8"-488S

1. I316不锈钢箱体,抗候防腐。

2. 记录纸直径223mm,宽度80mm。

3. 机械弹簧转动，1小时或4小时可调。

4. 带玻璃保护视窗。

5. 精度1.0 (+/- 1%全量程).

6. 底部接口1/2" NPT。

荷兰
