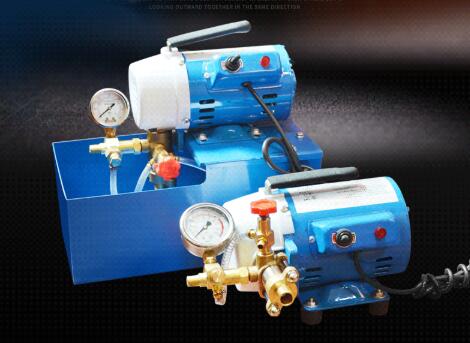

电动试压泵的泵头是用卧式的三柱塞泵型式，这就是由电机然后通过皮带来减速，带动曲轴连杆机构最后开启旋转运动为往复运动。这样试验的截止就会吸入与排除阀，然后在形成一种高压液体排出。那么电动试压泵的原理分解图是什么呢?该如何使用?

电动试压泵原理分解图如下：

1.戒指是13×1.9

2.2.插座连接器

3.保压阀体

4.o形圈26×2.4

5.o形圈13×1.9

6.阻尼螺柱

7.压力计

8.保压阀

9.保压阀座

10.o形圈22×2.4

11.减压塞针

12.减压阀套筒

13.o形圈9×1.9

14.减压阀阀座15，o形环9×1.9。

电动试压泵的使用方式：

在保压阀的上端安装一个电接触压力表，以显示测试压力。保压阀前端设有泄压阀，保压试验结束后，解除回路压力。或者如果由于误操作导致压力上升到规定值以上，打开减压阀的手柄，解除部分压力，用点动开关升高规定值。

泵的启动操作由电磁起动器操作。它还配有启动和停止的遥控器，可以通过“手动/自动”开关进行切换。

为了保证增压后期测试压力的准确值，点动按钮使泵点动增压。

1. 开箱后使用方法

(1)安装滚轮。将四个滚轮安装在轴上(垫圈20位于滚轮的两侧)，并磨损开口销。

(2)安装安全阀。拧下装在集水器上的塞子并安装。5.使用

1.开箱后安装

(1)安装滚轮。将四个滚轮安装在轴上(垫圈20位于滚轮的两侧)，并磨损开口销。

(2)安装安全阀。拧开集水器上的盘根塞，将安全阀安装在集水器安全阀接头的M14×1.5—5H孔内(注意加铜垫圈12)

(3)安装压力表。将压力表拧入附近的压力表连接螺母，使表面朝向便于观察的方向。

电动试压泵的原理分解图以及使用方法都讲解清楚了，我们在使用电动试压泵的时候，除了要弄清楚分解图，还要知道使用之前要做哪些准备。比如因在减速箱里面加够润滑油，然后使油面的油标达到上限值，或者是比较低的一个位置。
