电动试压泵钢岔管抑制系统技术采购参数

一、丰宁工程钢岔管电动试压泵系统技术要求：

1.作业编号：001230/PTT60。

2.图纸号。Z1a006338‐009。

3.套数：1套。

4.材料代码：P020041232

5.钢岔管的设计压力为7.45兆帕，试压水压为6.28兆帕~ 8兆帕。

钢岔管被封头压入时的充水容积约为203m3。抑制泵系统满足以下要求

203 m3容积时，压力不小于8Mpa，压力过程控制要求如下：

0.1兆帕/分钟，压力试验曲线见附件1(丰宁钢支管压力抑制工具压力试验)

查表)。

6.电源电压为380V15%，502% Hz。

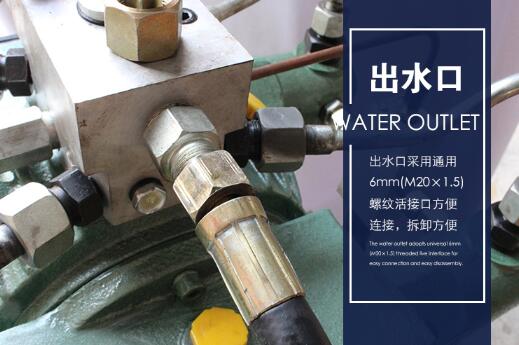

7.接口：进水口和出水口用不锈钢管28X4连接，有6组焊接接头或活接头。

8.泵系统的组成如图1所示。该系统至少包括以下组件，但不限于以下组件。

测试泵系统、控制柜(面板)等。应为完整的操作和抑制系统。

图1:压力泵系统的组成

9.抑压试验泵应便于现场安装和维护，这在现场抑压期间是不允许的

渗漏。

10.抑制试验泵应提供可靠的支撑和固定，以确保安全可靠的运行，并能

灵活到可以移动。

11.抑制试验泵的开关控制箱或控制面板操作安全可靠，控制柜(面板)。

它可以开关、进料、出料、自动控制等功能，并有相应的指示灯。

12.在正常运行期间，试验泵装置应便于连接、易于拆卸且密封良好。

允许漏水。

13.该泵满足三种设备的试压要求。

14.应提供20m三相电缆，电缆的选择和配置应符合合同技术部分第1条的要求

第0111章相关要求(见附件2，技术规范‐第1章一般要求

Cable _摘录)。

15.如果有特殊的连接器，应附上工具。

二、其他要求：

1.产品通过测试后，经检验验收签字后，方可出厂。

2.保修期为供货后三年或使用后一年。

3.在用户质量保证期内，如果产品损坏或不能正常使用，应进行二次检验

甲方确认试压泵制造商对因质量原因导致的试压泵维修和更换负责。

4.在投入生产之前，制造商应提供试验泵的详细尺寸、流量和功率

及其他相关资料供业主审查，审查合格后方可出示。

5.制造商应提供手册、随附图纸、装箱单、合格证书和其他随附文件

碎片。

6.制造商应提供包装尺寸以方便交货。
